3Dビューの操作概要
この動画はStreamBIMの3Dの操作方法と、以下の項目を説明します。
- レイヤーの 表示/非表示 を切り替える
- レイヤーをハイライトする(電球マーク)
- 2D図面上でドラッグして水平移動する

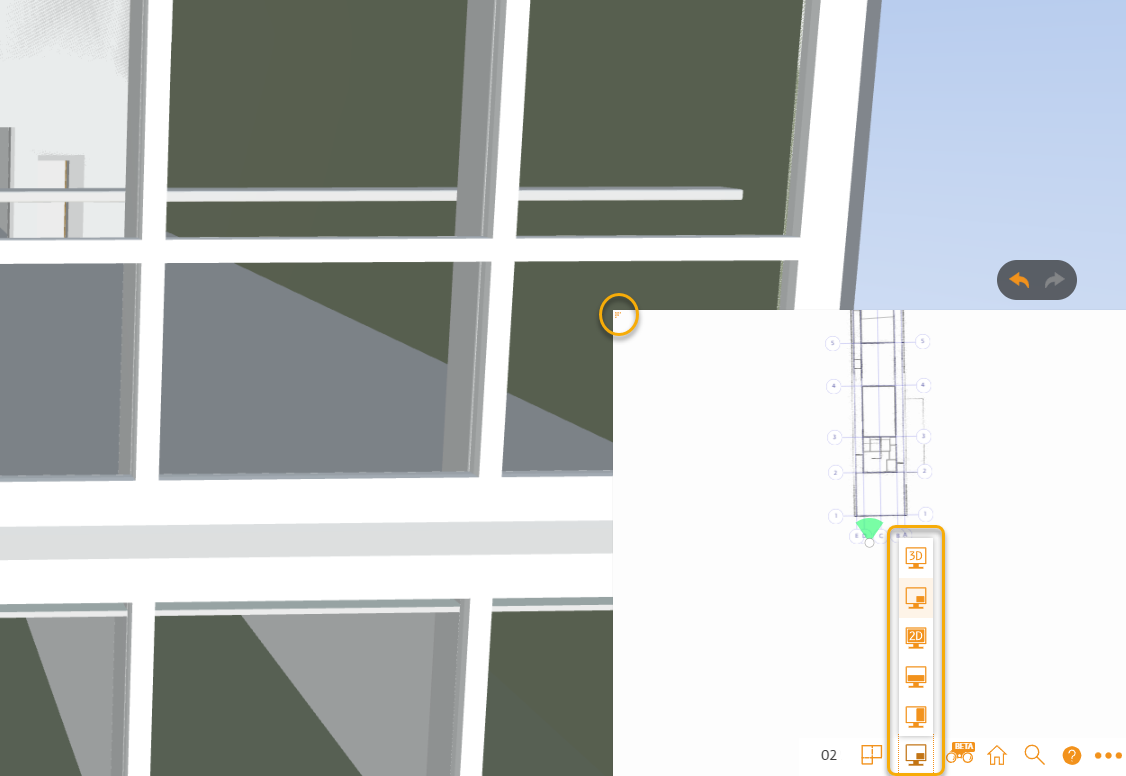

- 2D図面と3D図面を切り替える
- 2D図面での視点回転(Shiftキーを押しながらドラッグ)
- 3D図面上でのドラッグや、マウスホイールの中央ボタンを押したまま操作して3Dを回転する

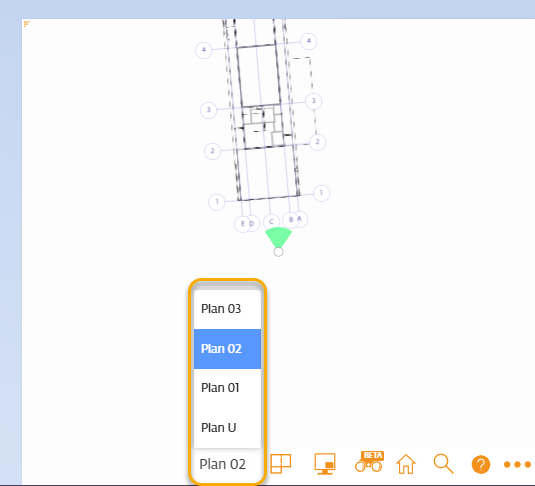

- 階を移動する(2D図面の左上)
- ショートカットキーによる操作
- 矢印 (前方、後方、右、左)
- W,S,D,A (前方、後方、右、左)
- R - 上に移動
- F - 下に移動

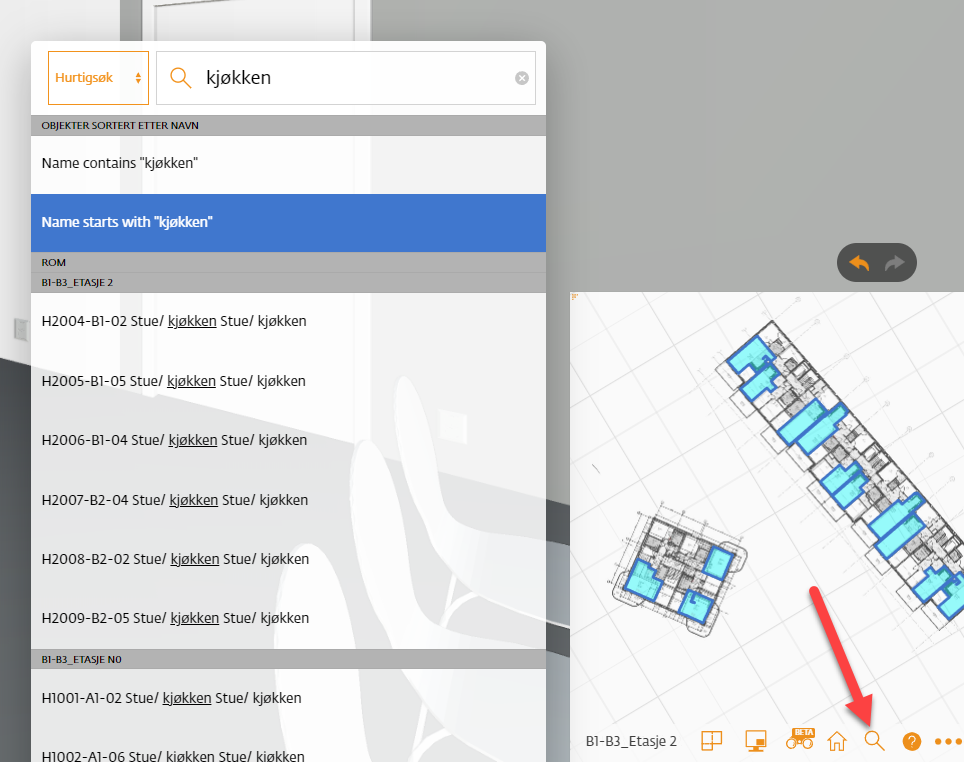

- 2Dおよび3Dで室名/空間名を検索する(2D図面の右上)

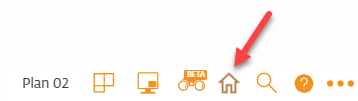

- アプリケーションツールより、ホームポジションに戻る(2D図面の右上)
キーボードの「2」を押しながらドラッグすると、クリックした点を中心に回転します
