Å legge til soner til dine modeller i StreamBIM åpner muligheten for å dele og definere modeller i henhold til dine behov. Soner kan opprettes for å definere:
- Taktområder for StreamBIMs taktplanleggingsmodul
- Avgrens prosjektet i soner som er relevante for bygge- og driftsperiode.
- For eksempel legge til leilighetssoner til boligprosjekter
- Legg til soner for mengdeuttak i byggefasen
- Legg til soner etter kontrollområde definert i prosjektet
- For eksempel legge til leilighetssoner til boligprosjekter

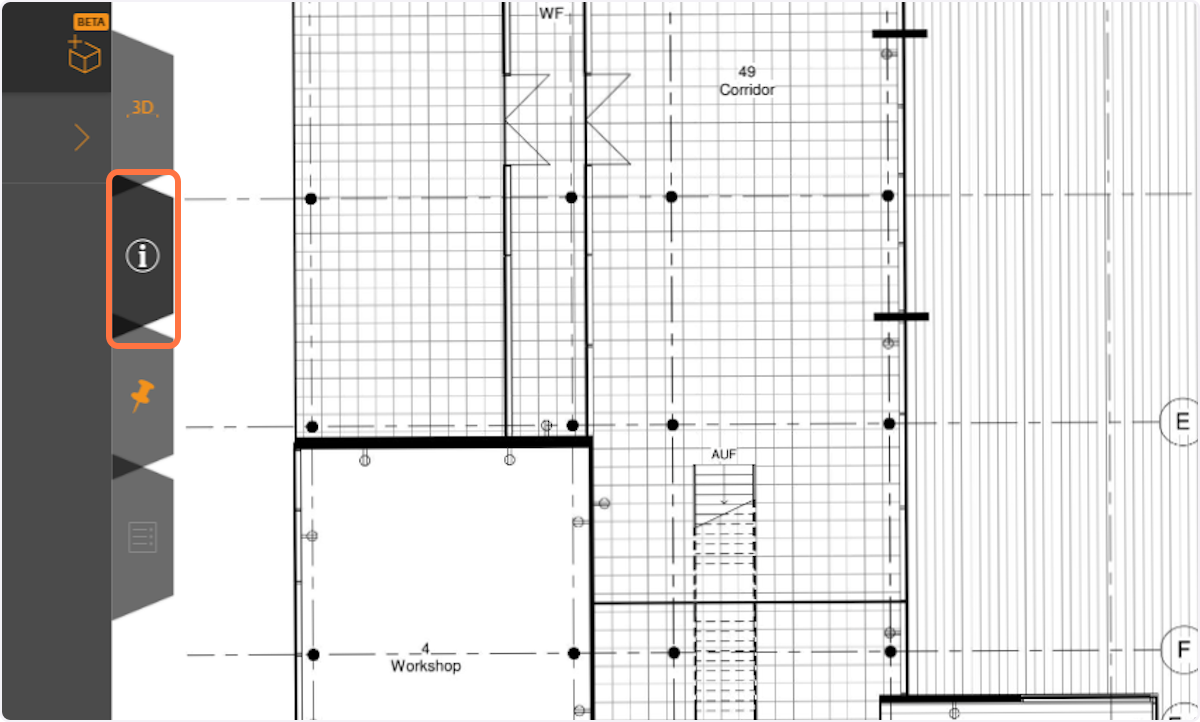

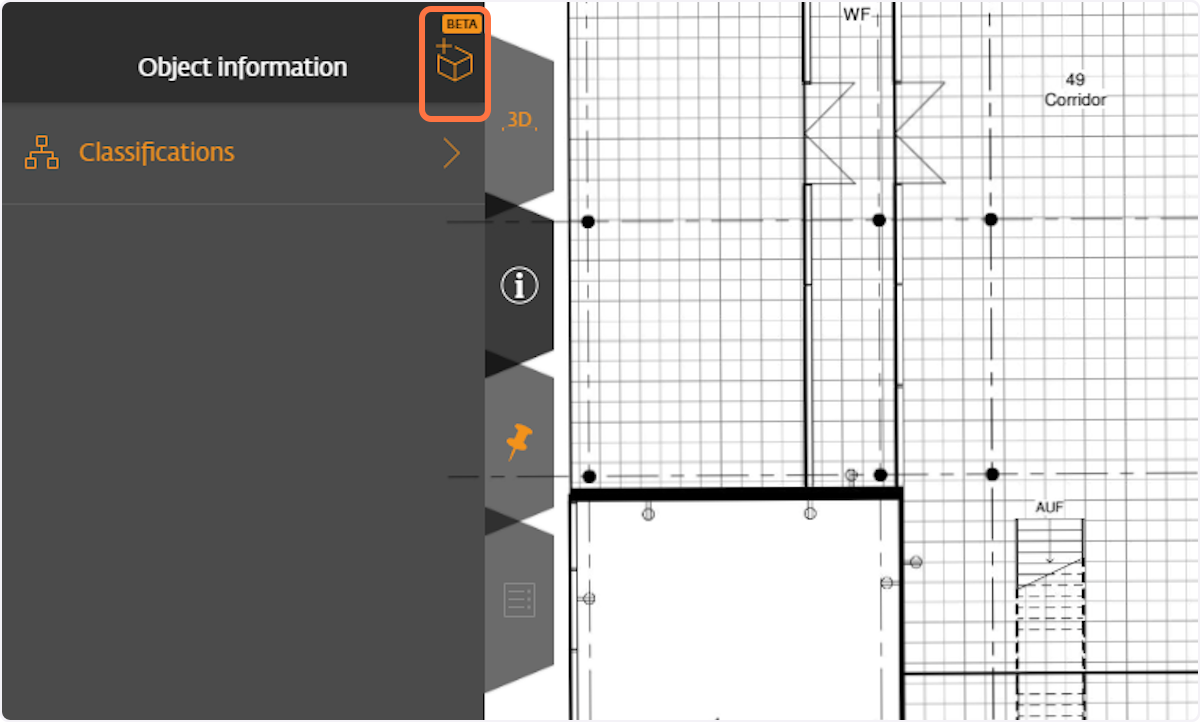

1. Åpne fanen Objektinformasjon ved å klikke her

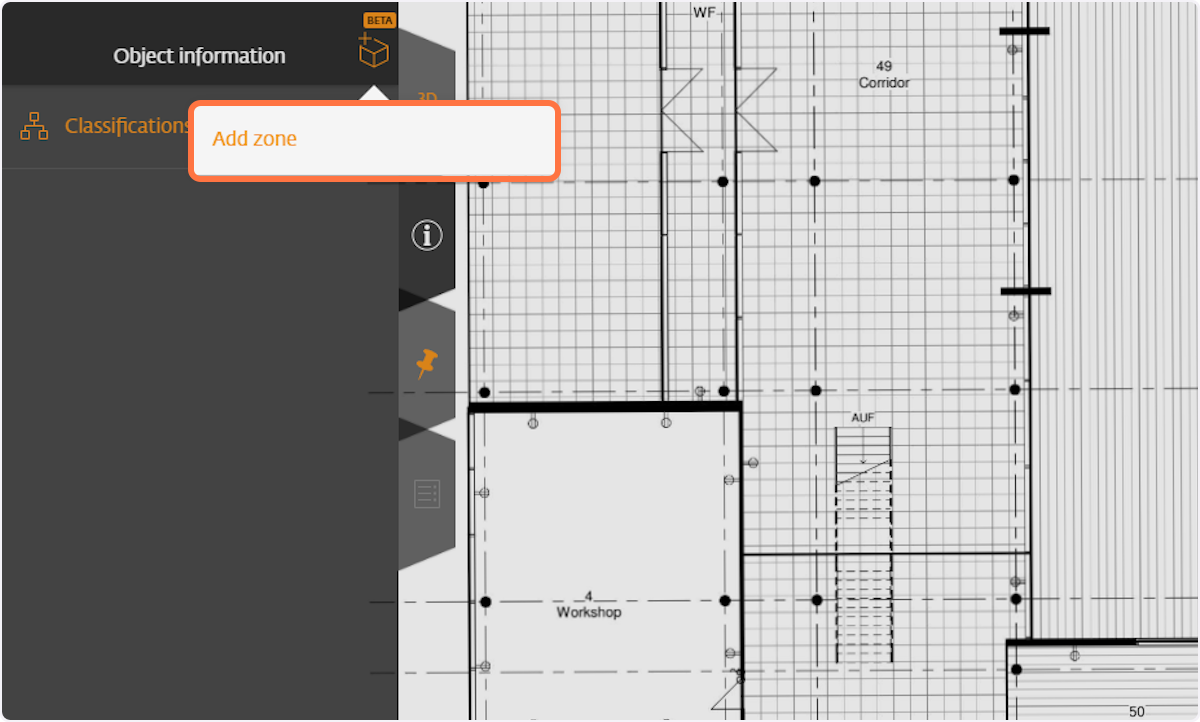

2. Ikonet Legg til sone er tilgjengelig øverst til høyere
3. Klikk på "Add zone" for å legge til en sone

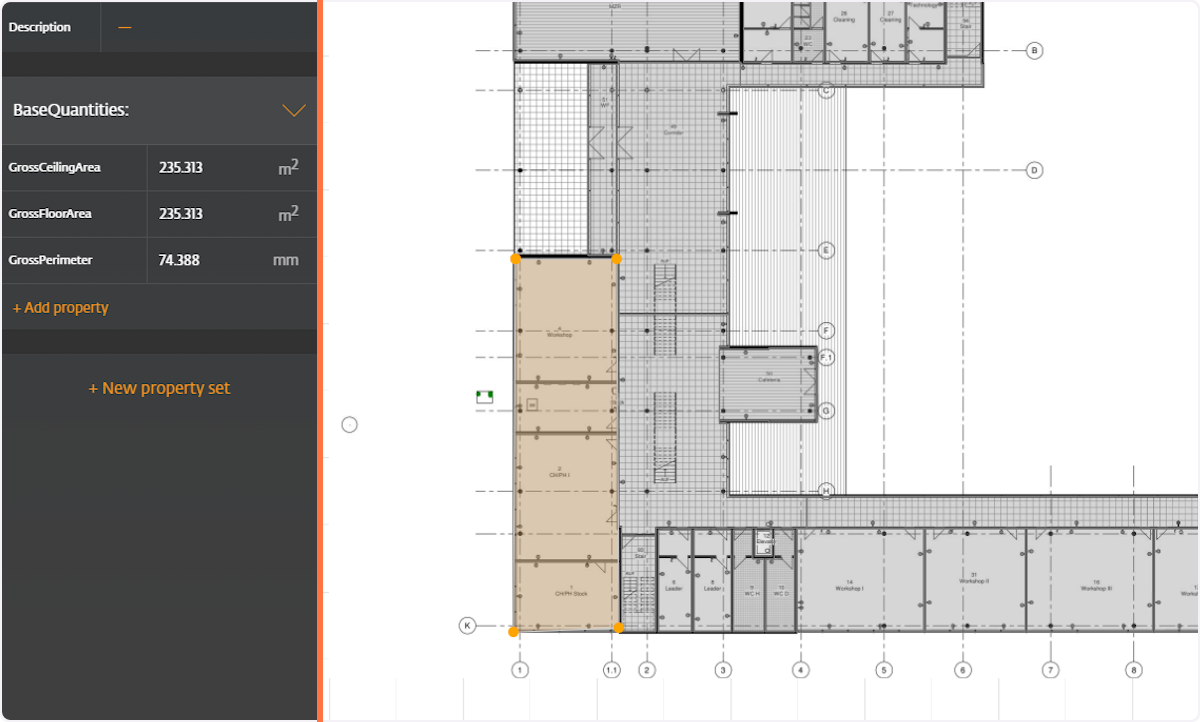

4. Din nye sone vises som et rektangel klar til å få definert sitt dekningsområde. Juster hjørnene og tilføy nye for å forme sonen annerledes.

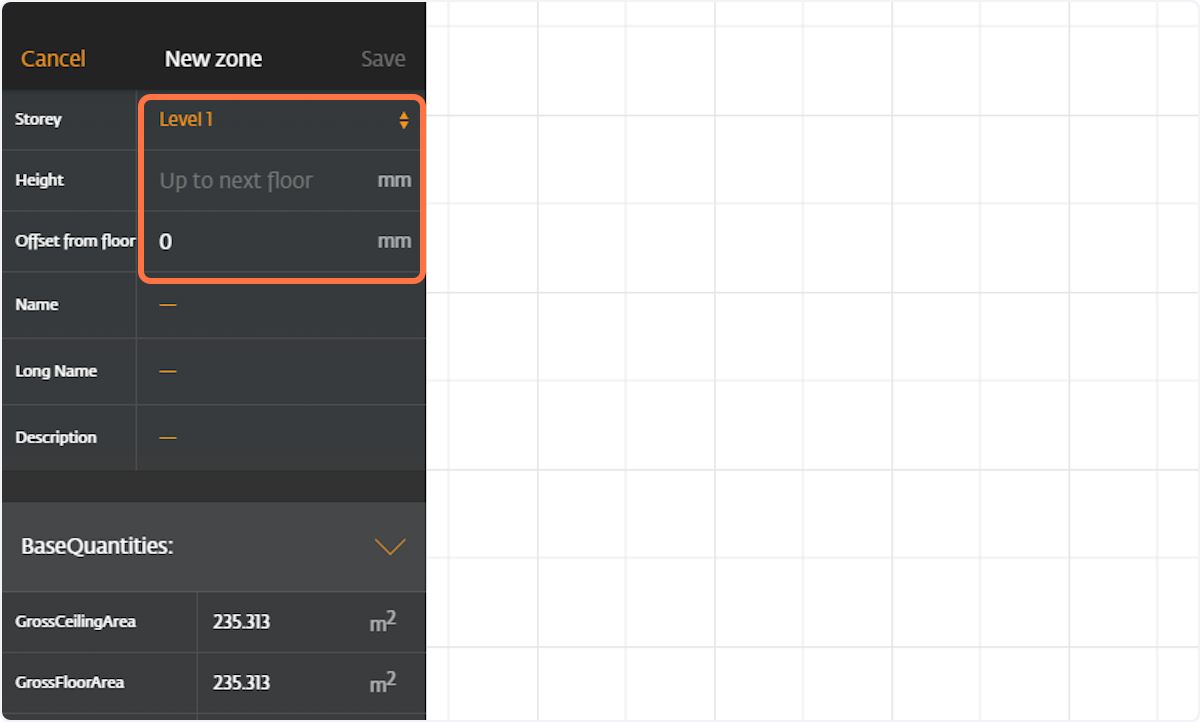

5. Her kan du justere høyden, etasjenivået, og avstanden fra gulvet for sonen din
Standardinnstillinger er som følger:
-
Etasje: Det nåværende etasjenivået.
-
Høyde: Fra nåværende etasje opp til den neste.
-
Avstand fra gulvet (offset): 0.

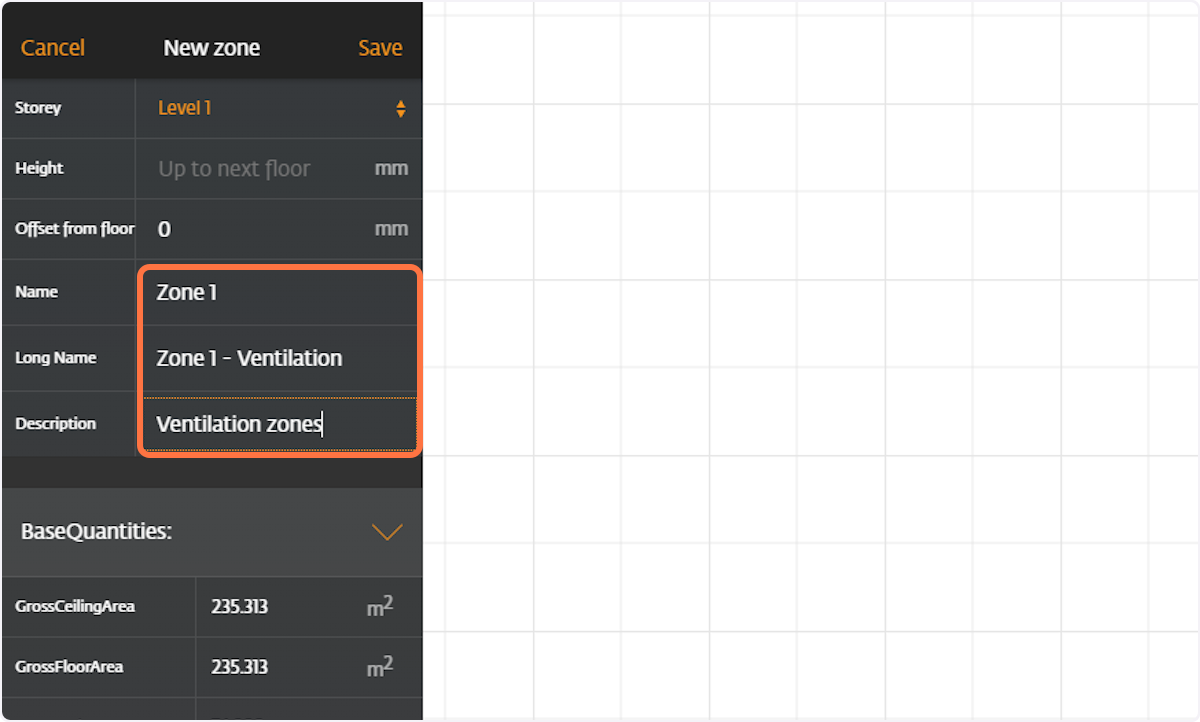

6. Gi sonen navn, langt navn og beskrivelse

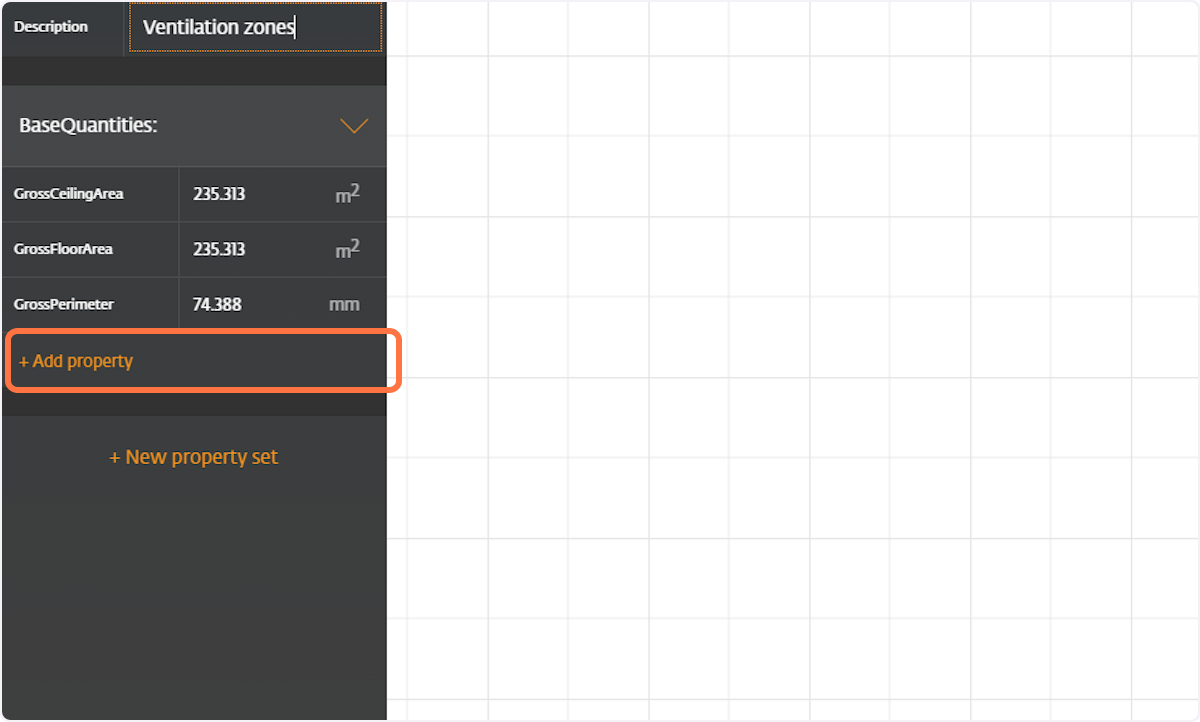

7. For å legge til egenskaper(property/pset) til sonen din, klikk på + Legg til "property"

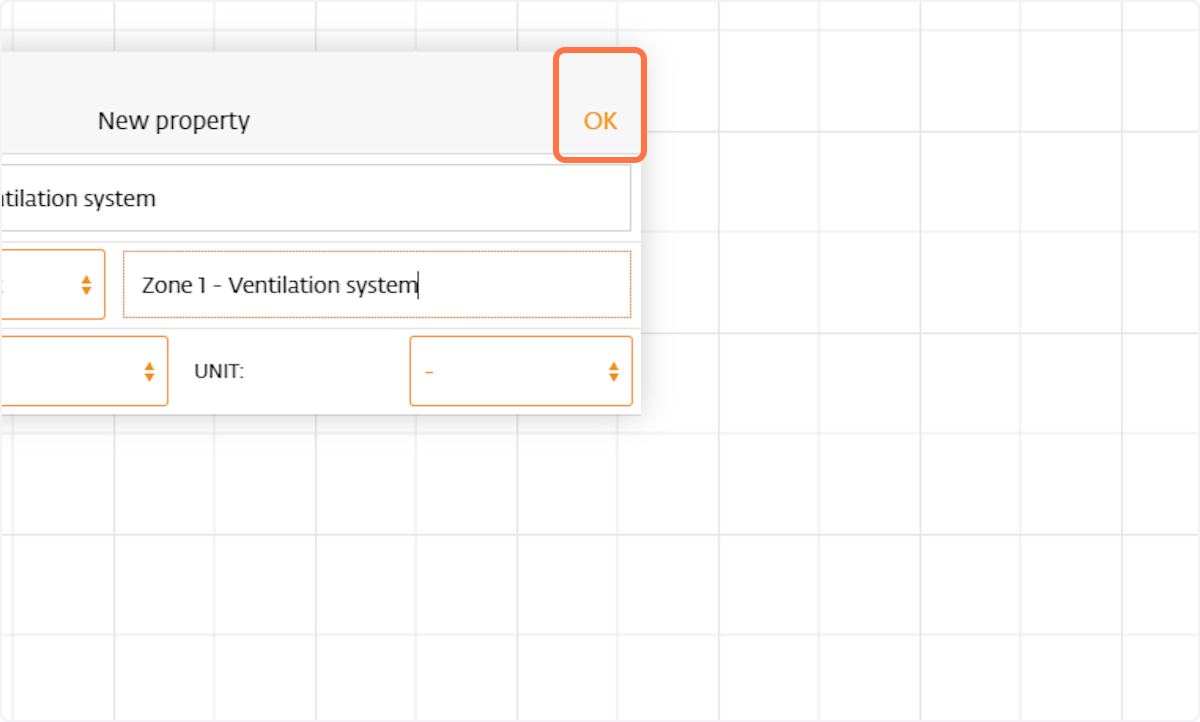

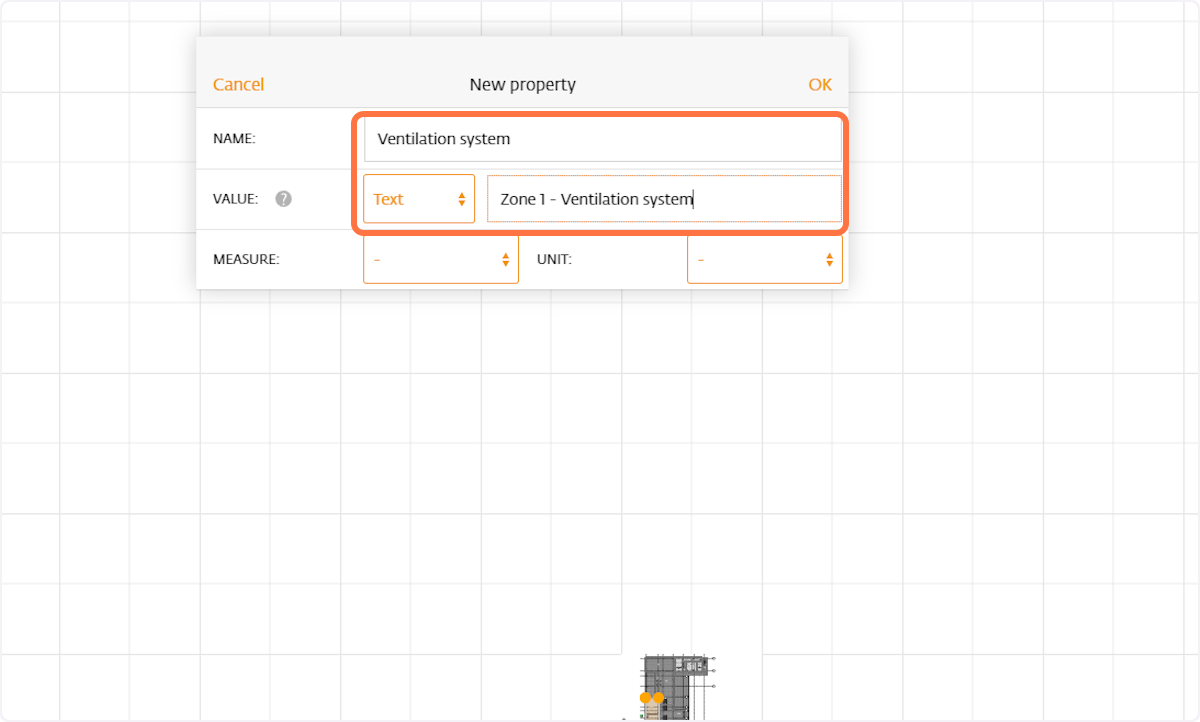

8. Her kan du gi pset et navn og en verdi
9. Klikk på OK for å lagre ny egenskapsset

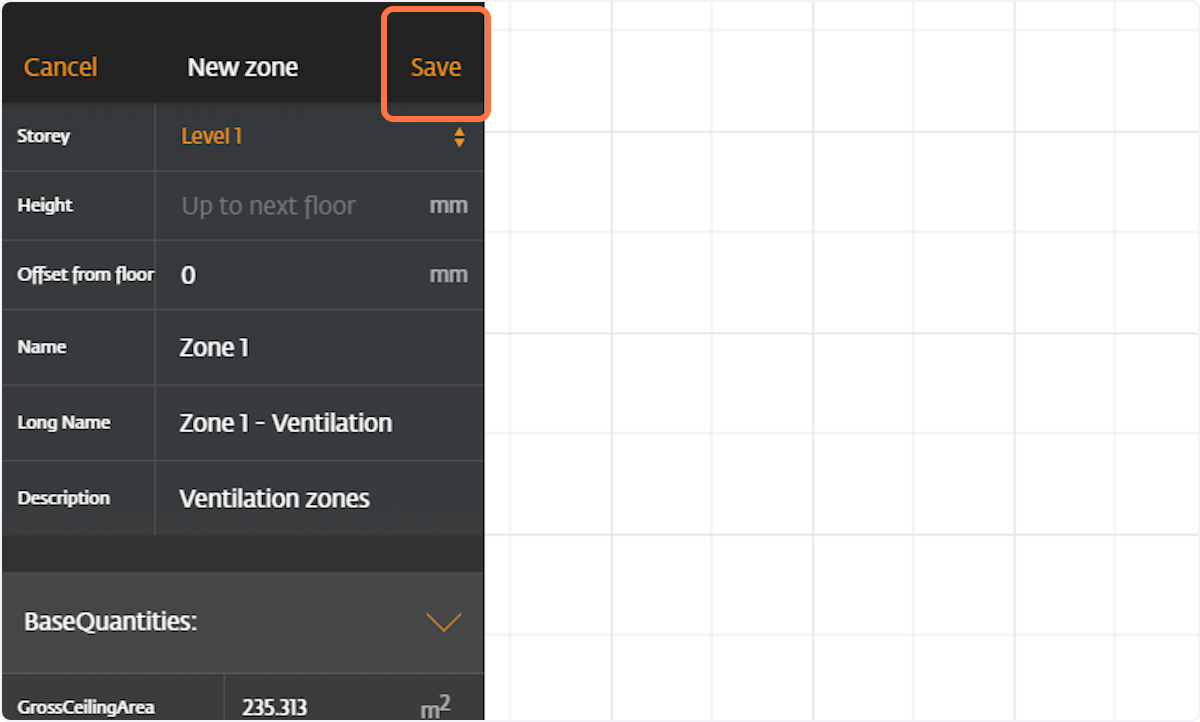

10. Lagre din nye sone ved å klikke på Lagre

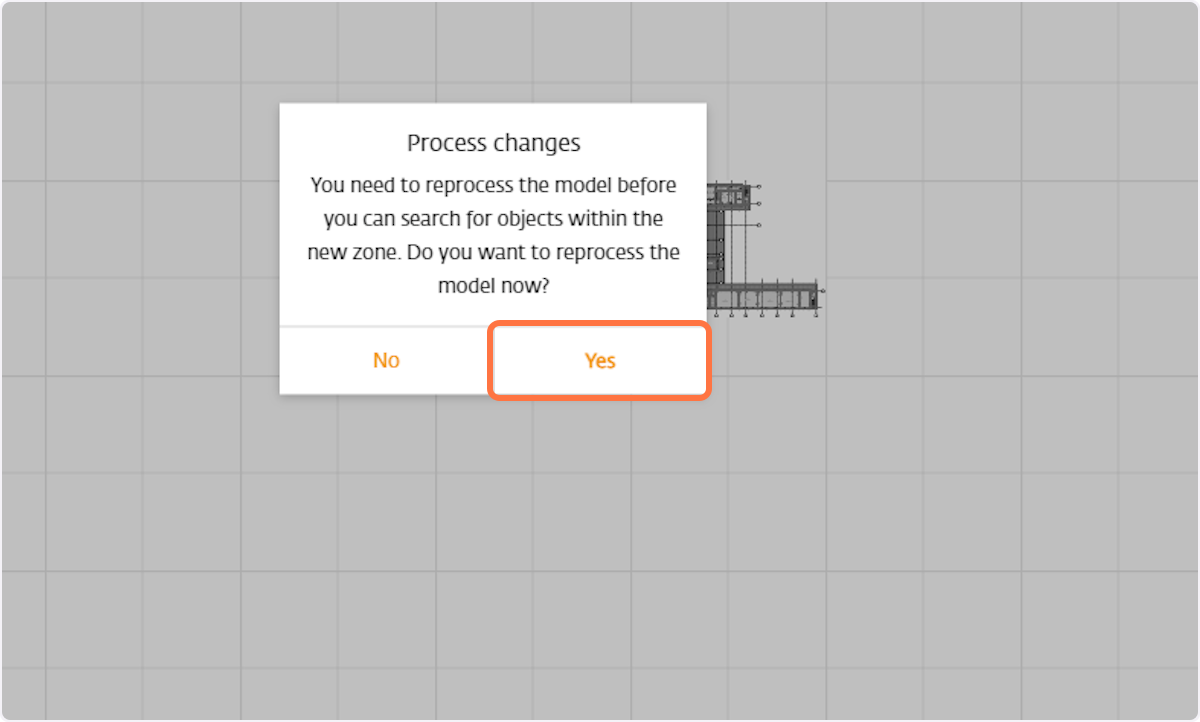

11. Klikk på Ja for å behandle endringene.

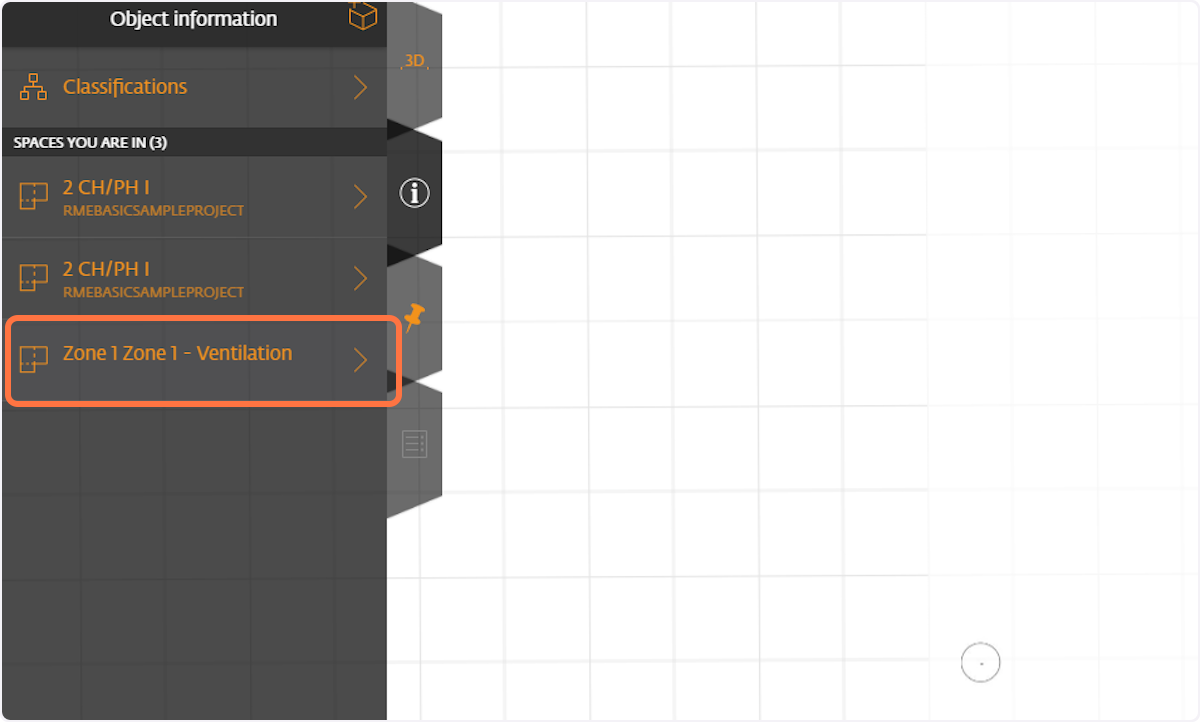

12. Finn den nye sonen under informasjonsfanen og sørg for at markøren er inne i den. Alternativt kan du bruke søket for å finne det.

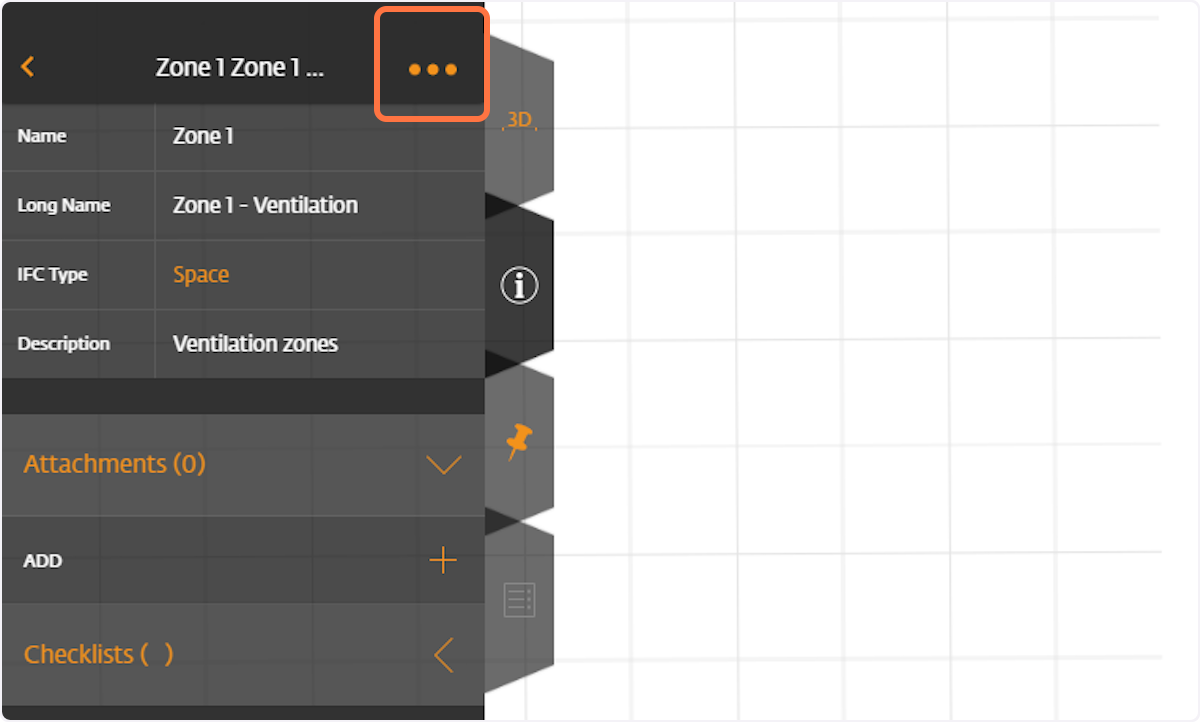

13. Klikk på de 3 prikkene for å åpne innstillingene for sone
Videre forklarer vi hvordan du kan lage en ny sone ved å kopiere en allerede eksisterende sone.

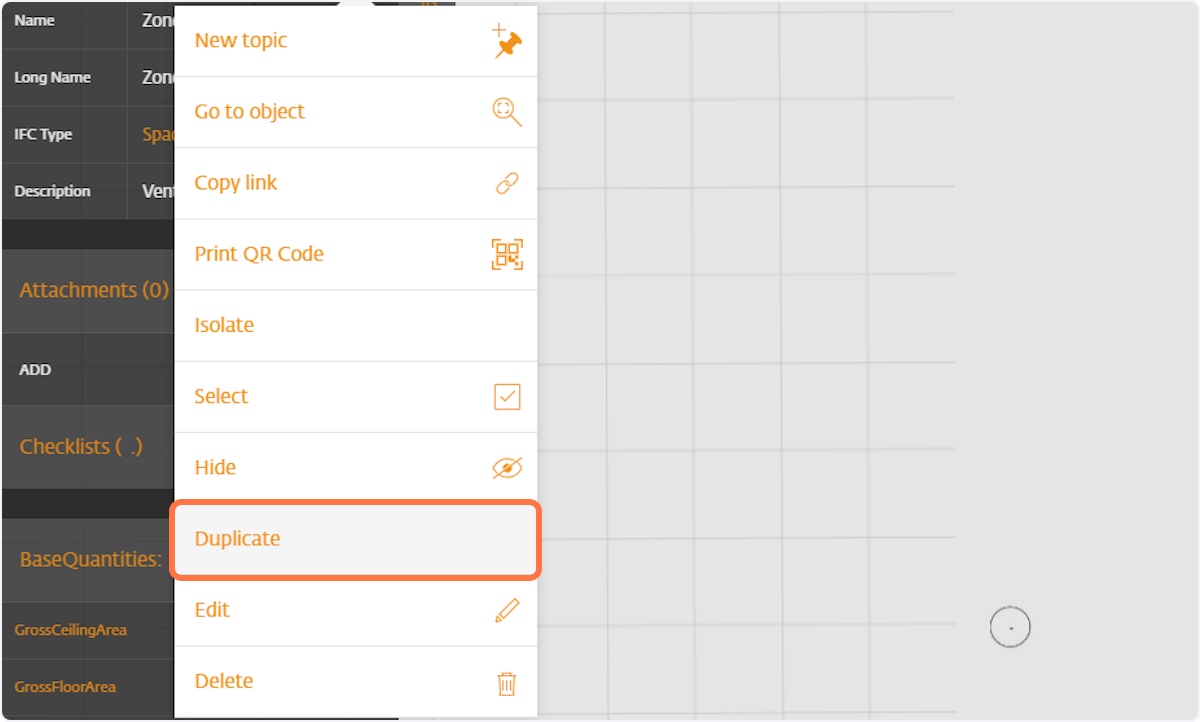

14. Klikk "Dupliser" for å opprette en ny sone med identiske egenskapsverdier.

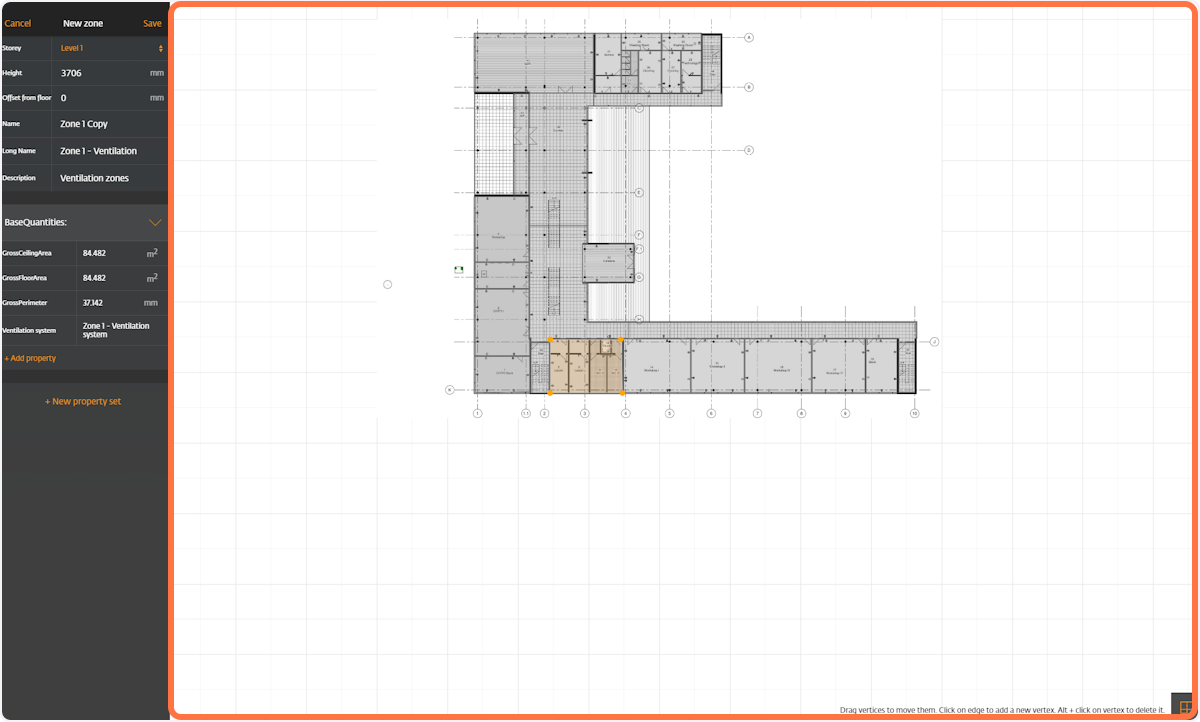

15. Din nye sone vises som et rektangel som er klar for deg å definere området den skal dekke. Dra hjørnene og legg til nye hjørner i denne sonen for å lage en annen form.

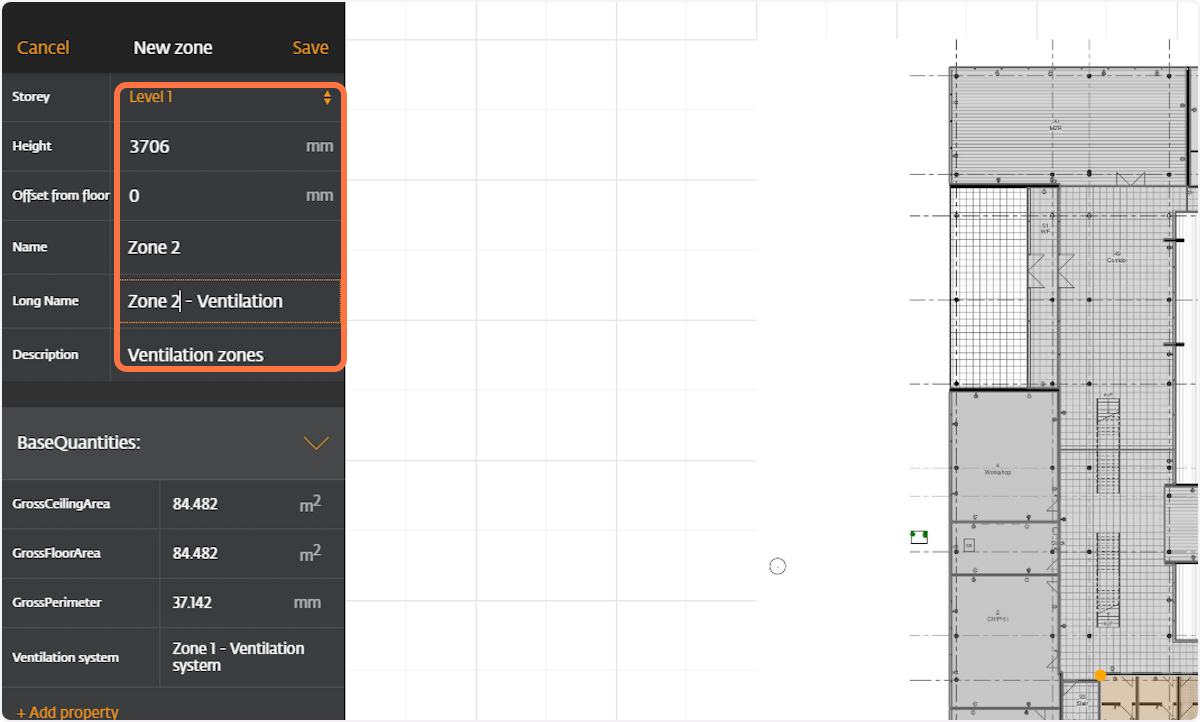

16. Endre verdiene for den nye sonen her.

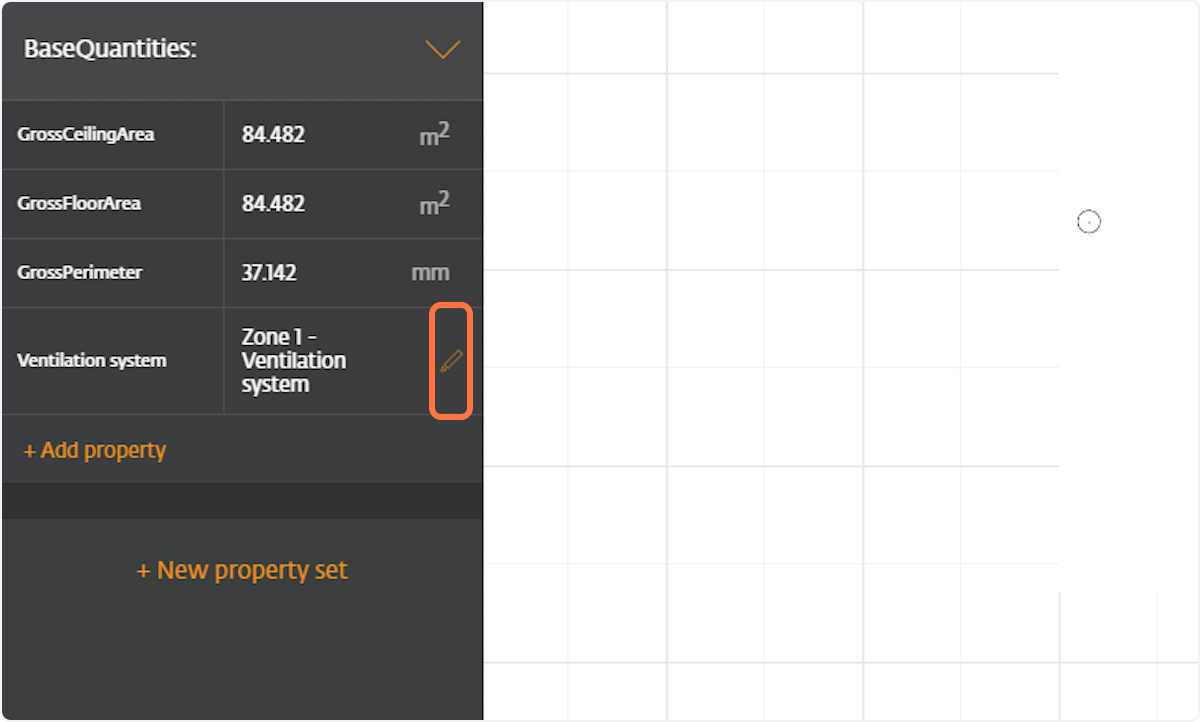

17. For å redigere egenskapssettverdien Klikk her

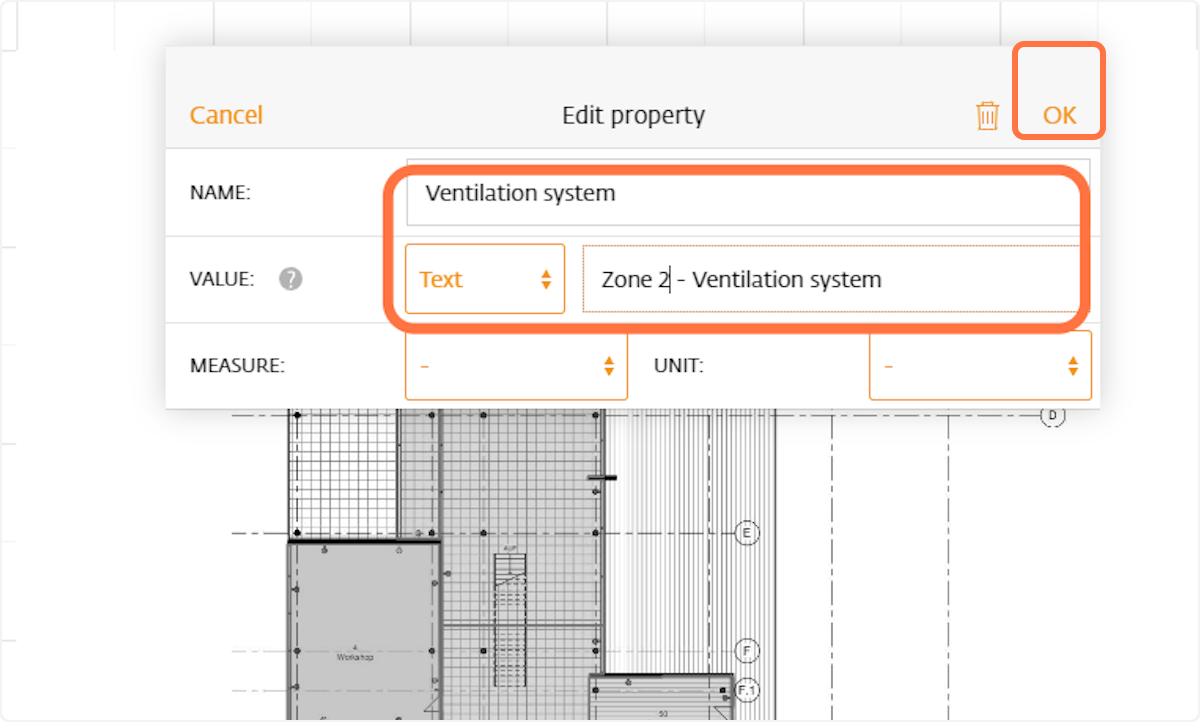

18. Rediger verdiene til egenskapssettet og klikk på OK

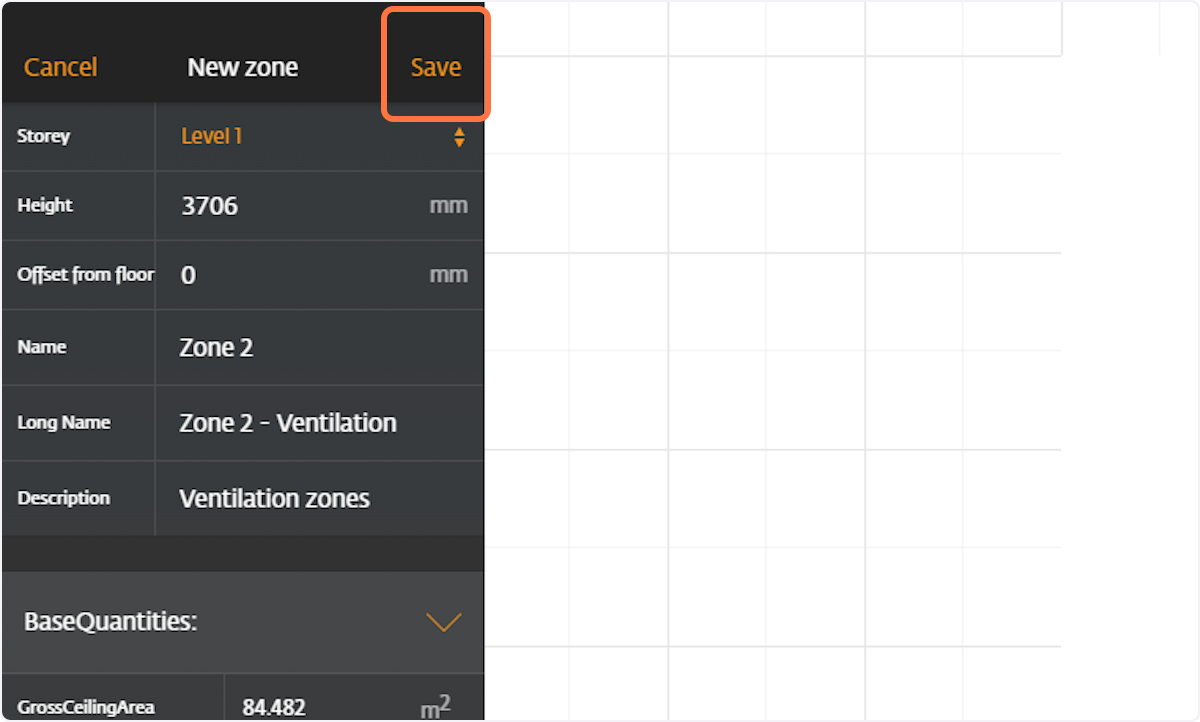

19. Klikk på Lagre for å lagre den nye sonen
