Når du har lastet opp og prosessert modellene dine i StreamBIM, er et viktig steg å angi prosjektets geografiske plassering. Denne veiledningen tar deg gjennom prosessen for å sikre at prosjektet ditt er nøyaktig geolokalisert.
Det finnes 4 ulike måter å geolokalisere prosjektet ditt i StreamBIM på:
-
Automatisk gjenkjenning (IFC 4/4.3) – ingen handling nødvendig
-
Manuell angivelse av koordinatsystem (CRS)
-
Manuell referanse ved å bruke koordinater
-
Manuell referanse uten koordinater (mindre nøyaktig)

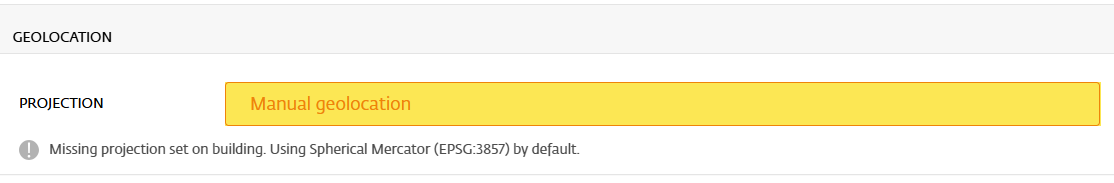

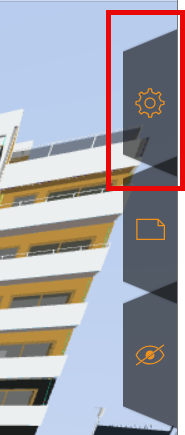

Åpne fanen Innstillinger for å finne kalibreringsverktøyet.
Alternativ 1: Automatisk gjenkjenning

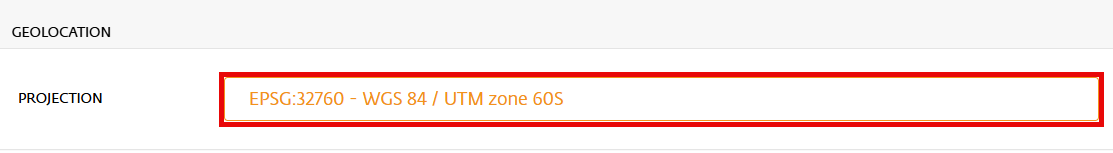

Hvis du har lastet opp og prosessert en IFC 4/IFC 4.3-fil som er geolokalisert, vil koordinatsystemet (CRS) automatisk bli gjenkjent og satt. Sjekk innstillingene for å bekrefte at riktig CRS er valgt.
Alternativ 2: Sett prosjektets koordinatsystem (CRS) manuelt
Hvis du har lastet opp en fil (annet enn IFC 4/4.3) som er geolokalisert, må du angi koordinatsystemet (CRS) manuelt for prosjektet. Slik gjør du det:
1. Klikk på feltet for projeksjonsverdi

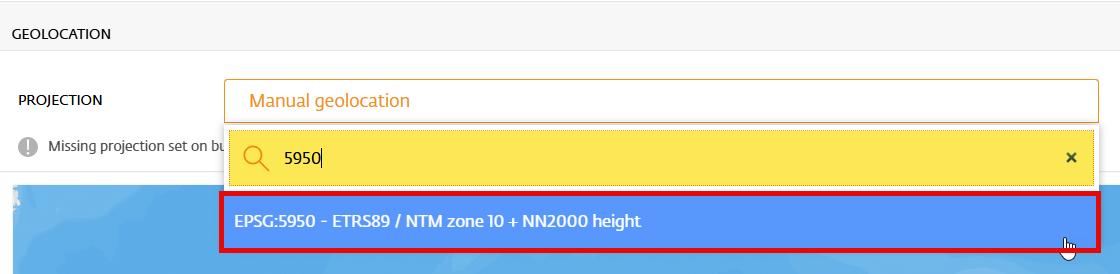

2. Søk etter riktig koordinatsystem (vi anbefaler å søke med EPSG-kode) og klikk for å lagre.

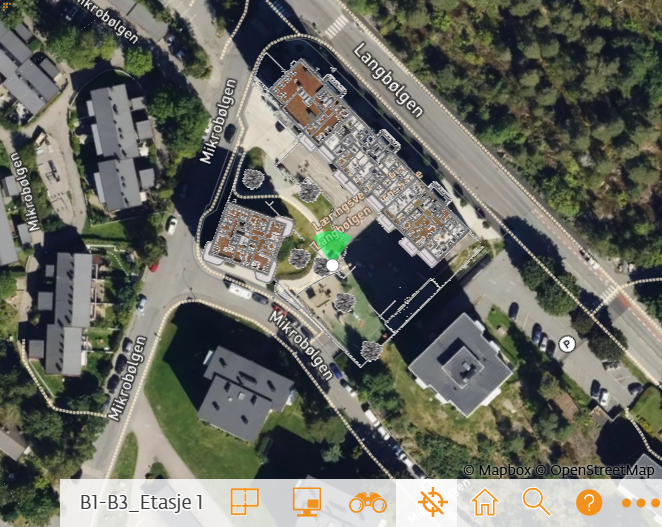

3. Prosjektet er nå geolokalisert. Sjekk at modellene er riktig plassert i forhold til kartlagene i 2D-visningen.
Alternativ 3: Referer manuelt ved å bruke koordinater
Når du har en lokal modell med et georeferert punkt, kan du geolokalisere den ved hjelp av denne metoden:
Det er 2 måter å gjøre dette på:
-
Georeferert punkt og rotasjonsvinkel
-
Georeferert punkt, forhåndsdefinert rotasjon

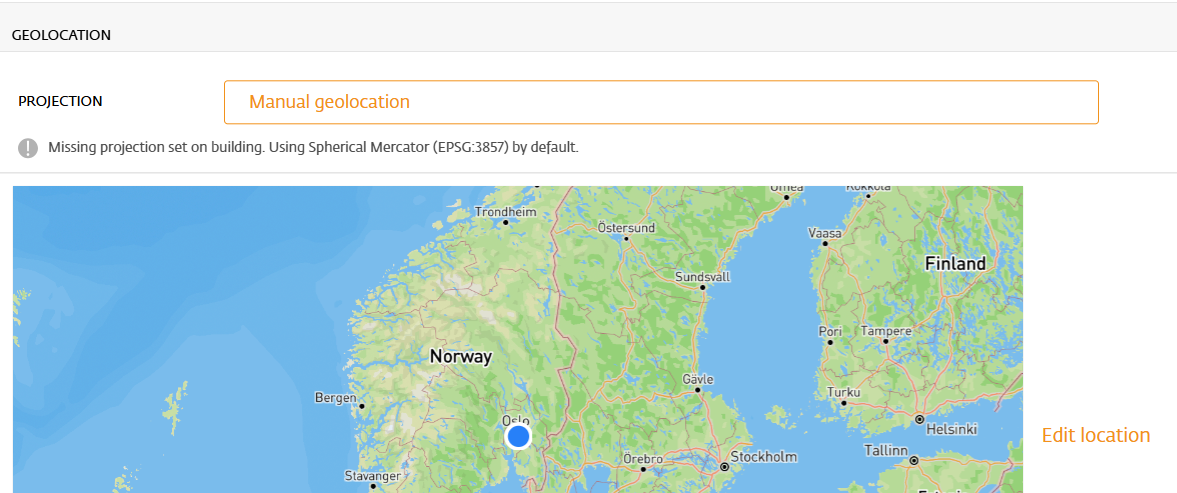

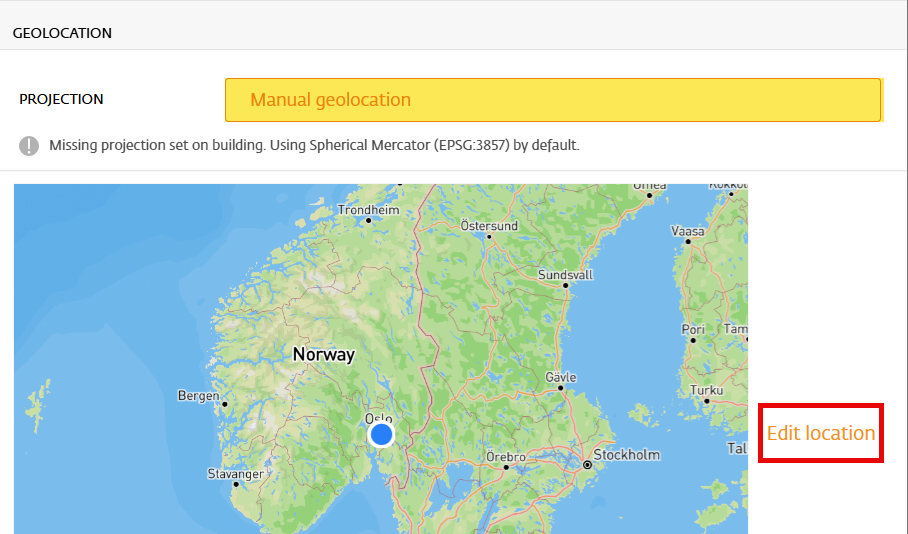

1. Sett projeksjonen til manual geolocation, og klikk deretter på «edit location».

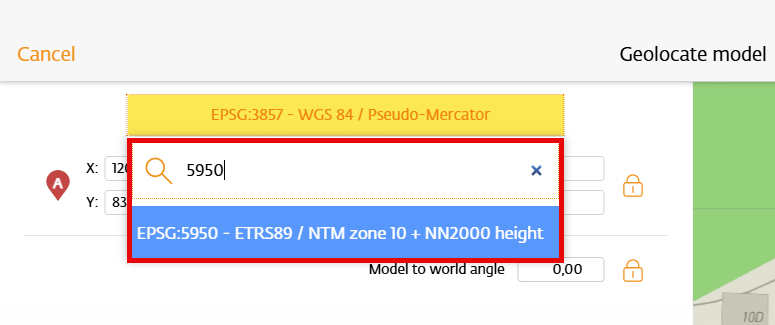

2. Klikk på CRS-en for å endre den til ønsket koordinatsystem.

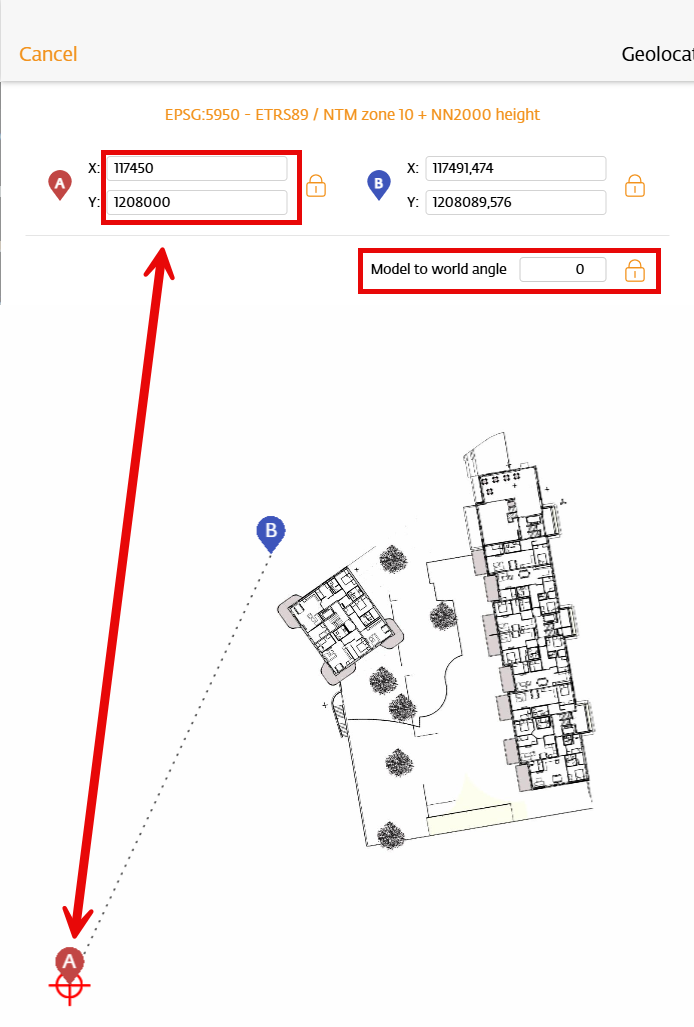

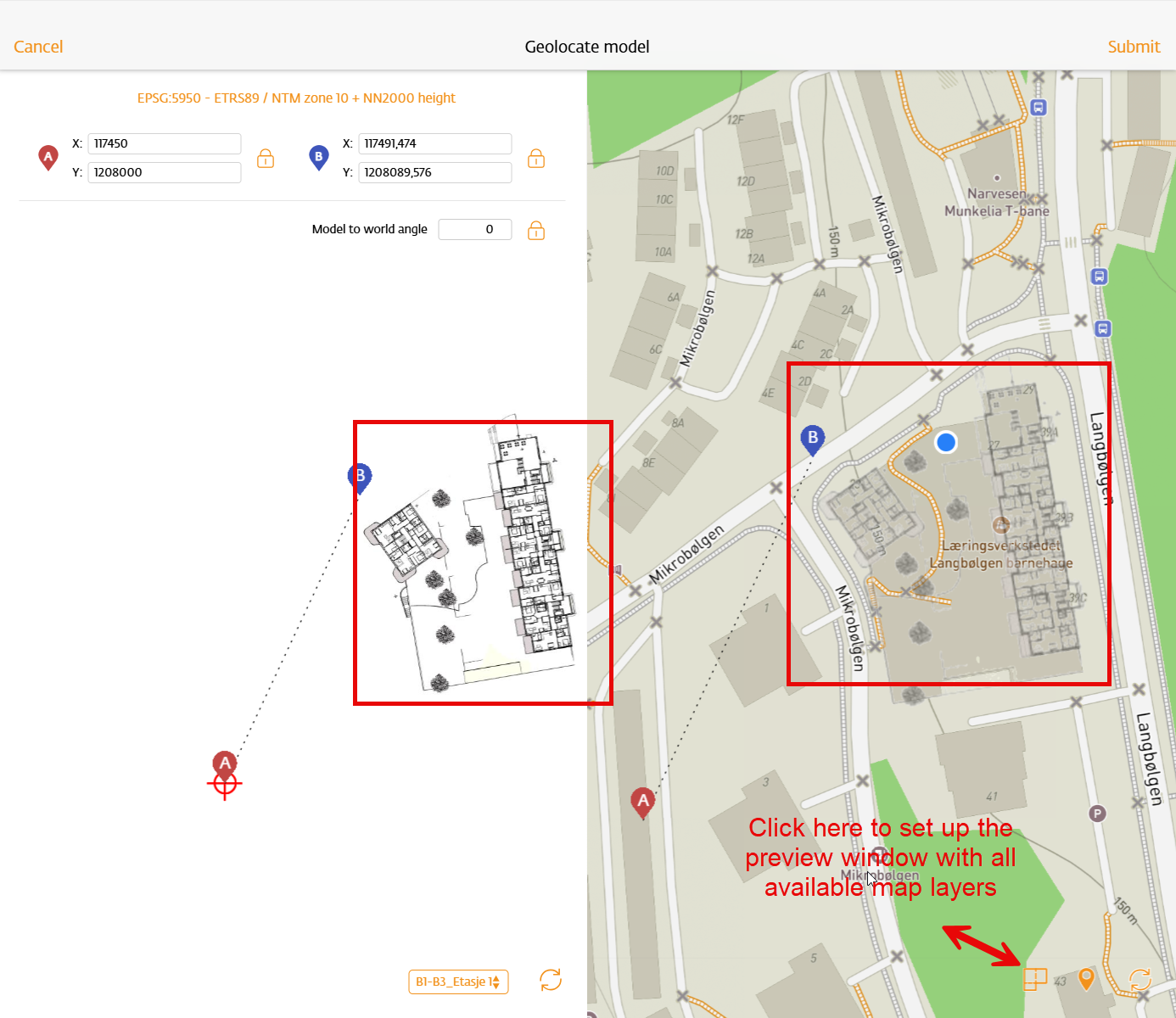

3. Dra A-markøren til ditt georefererte punkt (i dette tilfellet prosjektets origo). Markøren vil feste seg til senter av punktet (hvis det er prosjektets origo). Fyll deretter inn de kjente X- og Y-koordinatene for punkt A.
Hvis modellen er eksportert med riktig rotasjon, sett «model to world angle» til 0. Hvis modellen ikke er riktig rotert, fyll inn kjent rotasjonsverdi i dette feltet for å rotere modellen.
4. Sjekk at modellen er riktig plassert ved å se på forhåndsvisningen på høyre side. Her har du også mulighet til å vise ulike kartlag og andre refererte lag i forhåndsvisningen.
5. Klikk submit for å lagre
Alternativ 4: Referer manuelt uten koordinater
Hvis du ikke har noen georeferanser i modellen din, har du muligheten til å flytte modellen manuelt ved å referere den til kartet eller andre kartlag. Slik gjør du det:

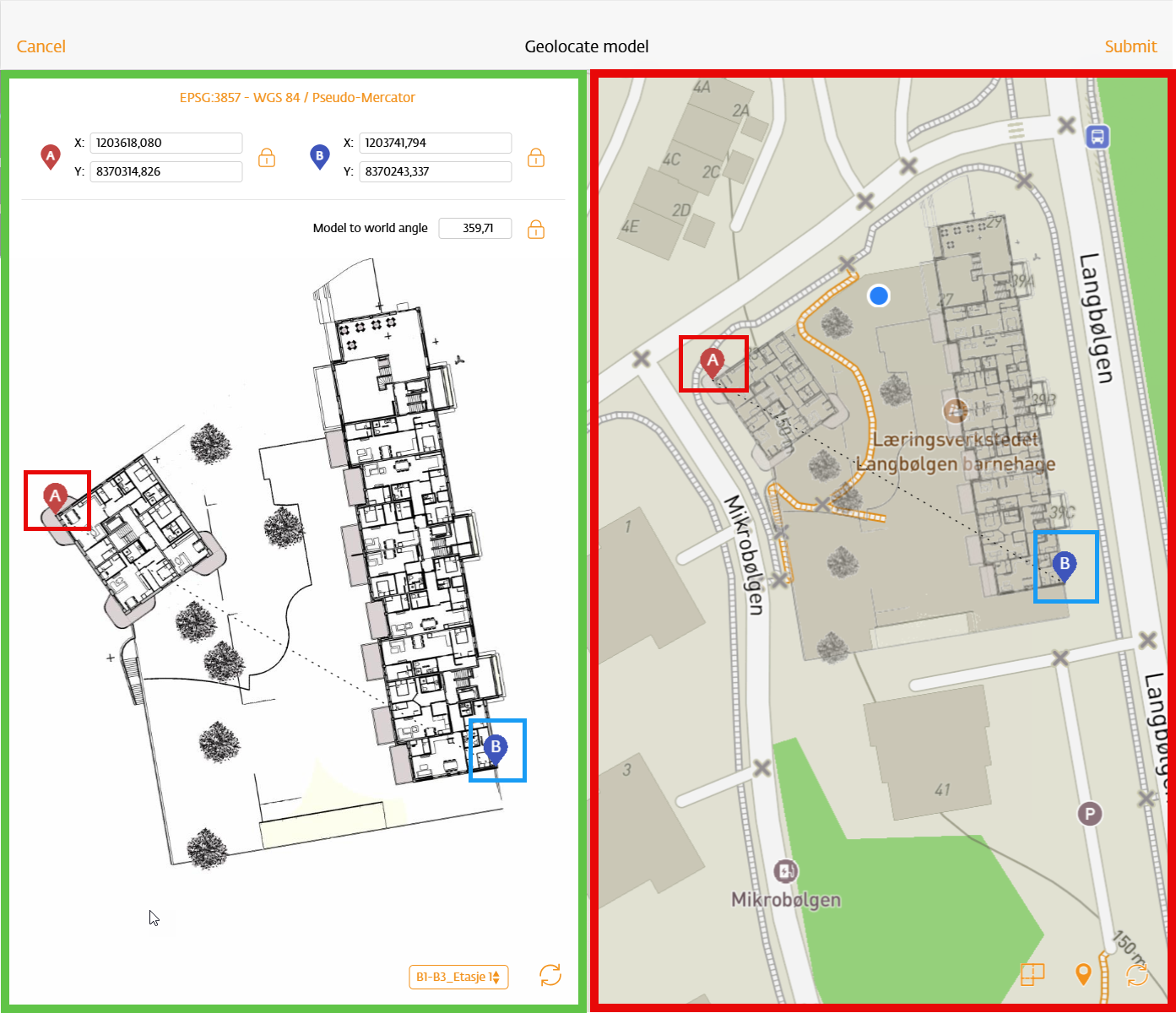

1. Flytt A- og B-markørene i venstre vindu (grønt vindu) til dine referansepunkter, i dette eksemplet byggets hjørner.
2. Flytt A- og B-markørene til referansene du har i kartet eller andre lag (rødt vindu), i dette tilfellet byggets hjørner på kartet.
NB! Du kan zoome inn for å plassere markørene med høyere presisjon.
3. Når du er fornøyd med kalibreringen, klikk submit for å lagre
