Laste opp modell første gang
Når du har opprettet et prosjekt i StreamBIM er det bare å følge instruksjonene på skjermen for å komme i gang. Nedenfor en kort video som tar deg gjennom oppsettet.
Laste opp de første filer steg for steg

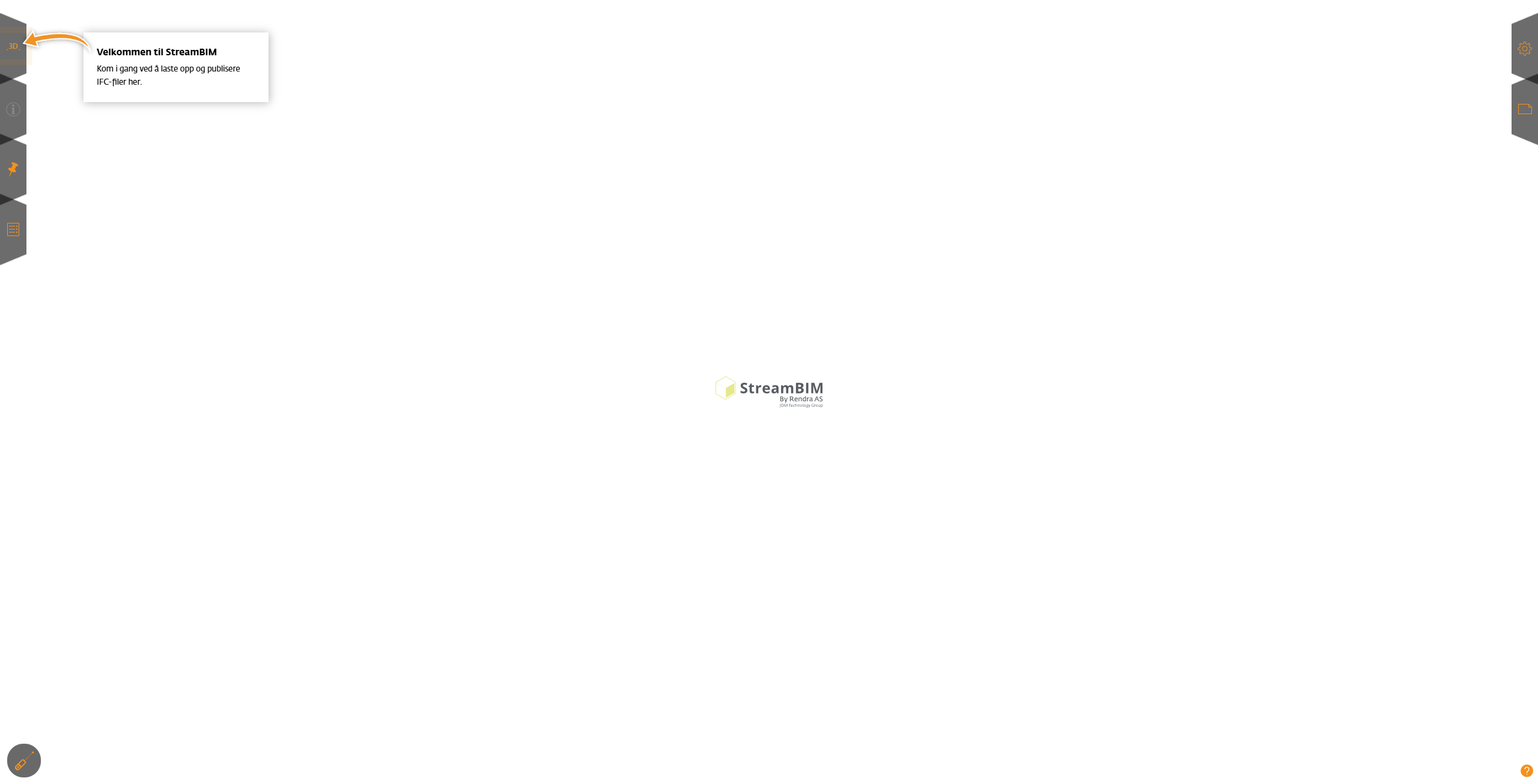

Når du har opprettet et prosjekt i StreamBIM er dette skjermbildet det første som møter deg
Her indikeres det hvor man kan legge inn ifc filer for å publisere i en felles tverrfaglig 3D-modell som man kan samhandle rundt.

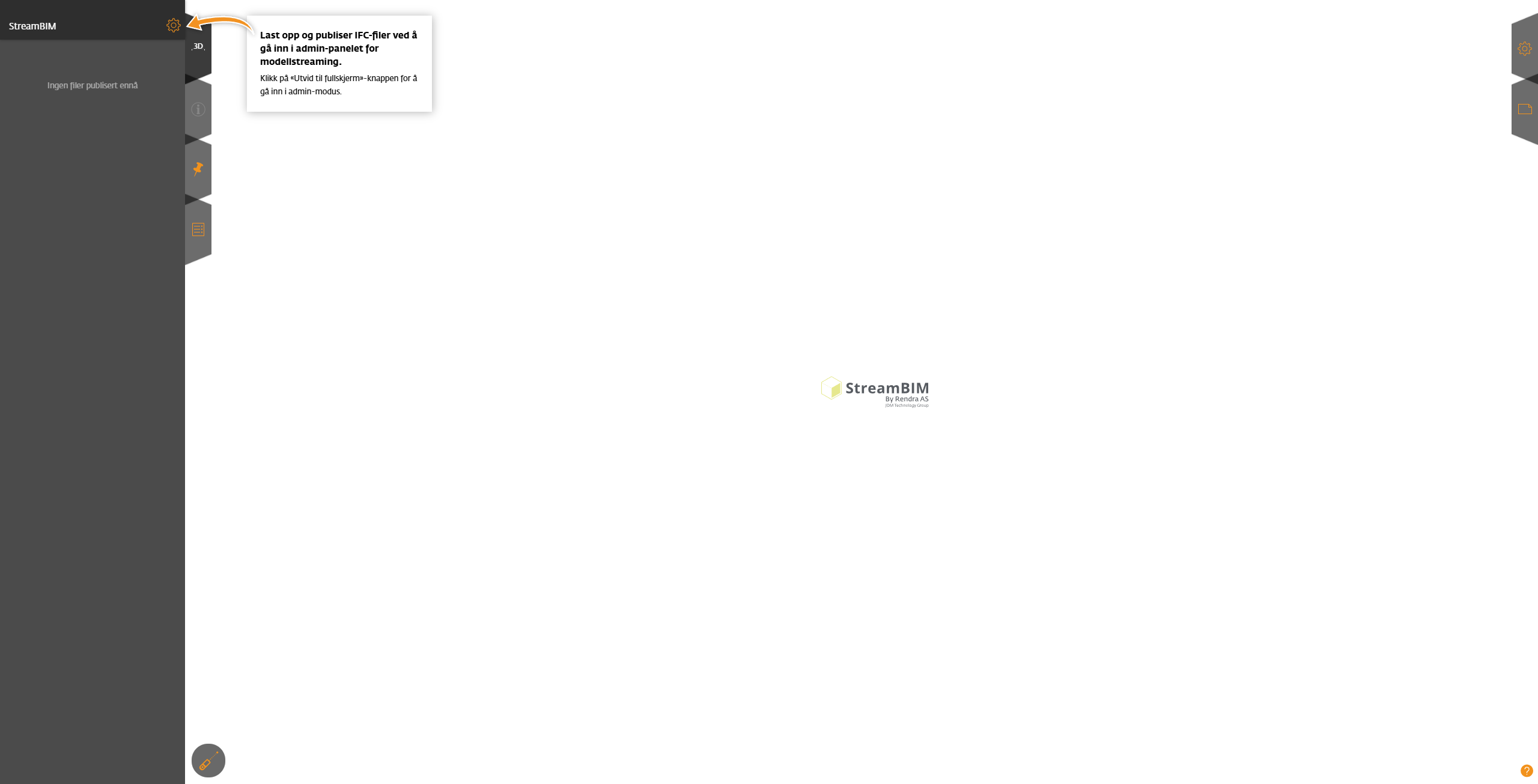

Følger man oppfordringen og klikker på "ekspandere-pilen" oppe til venstre, kommer man inn i Modell-administrasjons menyen. Her kan man følge anvisningen videre og klikke på "legg til ifc", og kan da velge ifc filer fra lokal disk (eller servere du har tilgang til fra egen pc).
NB: Filer som lastes opp direkte fra lokal disk vil legge seg i rot-mappen i dokumentoversikten

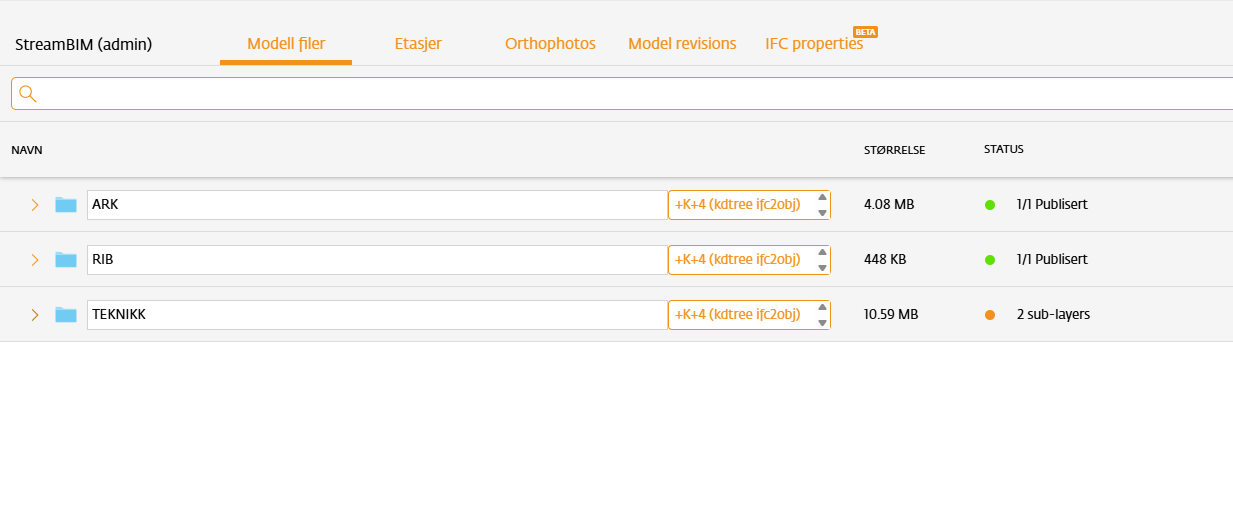

I dette eksemplet har vi lastet opp 2 ifc filer som nå er klar til prosessering.

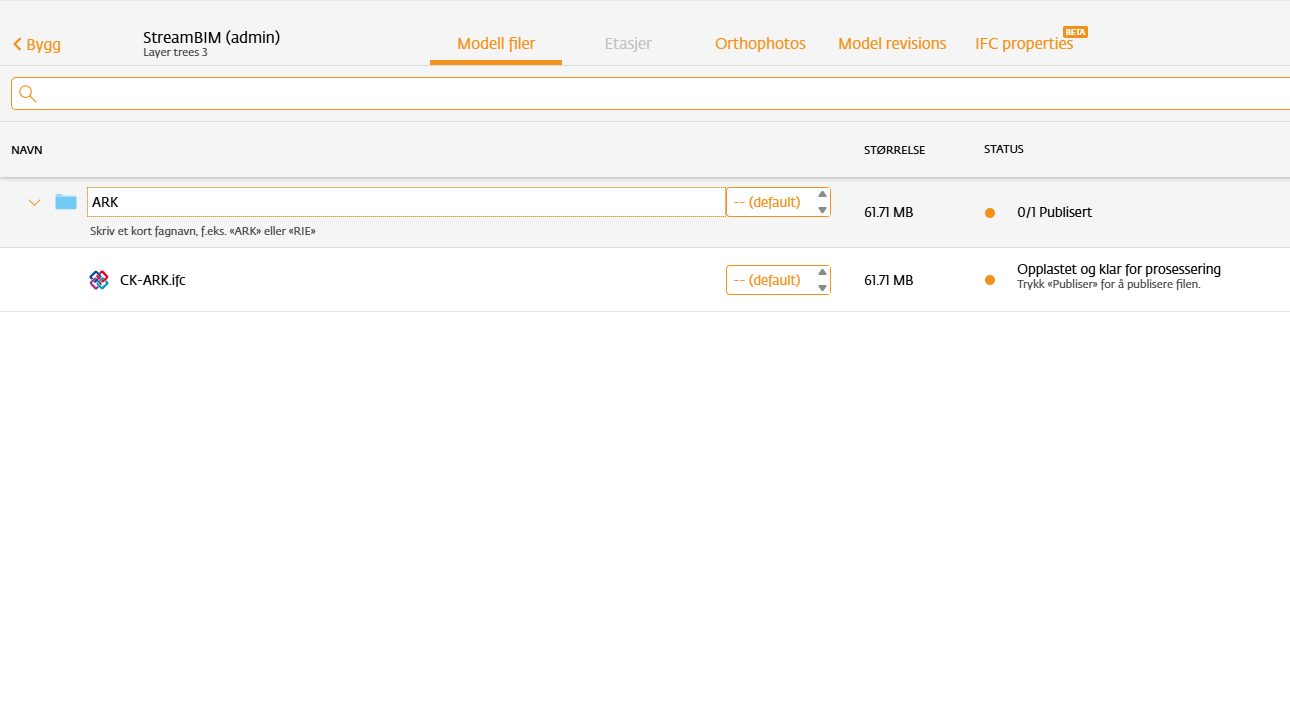

Før du prosesserer kan det være lurt å døpe om filenes "FAG". Det du skriver inn her er også det alle brukere vil se i 3D vinduet som kan skrus av-, på- og fremheves. Det anbefales derfor at man gir det et intuitivt og lett forståelig FAG-navn. Feks ARK, RIB, RIV, RIE eller lignende.

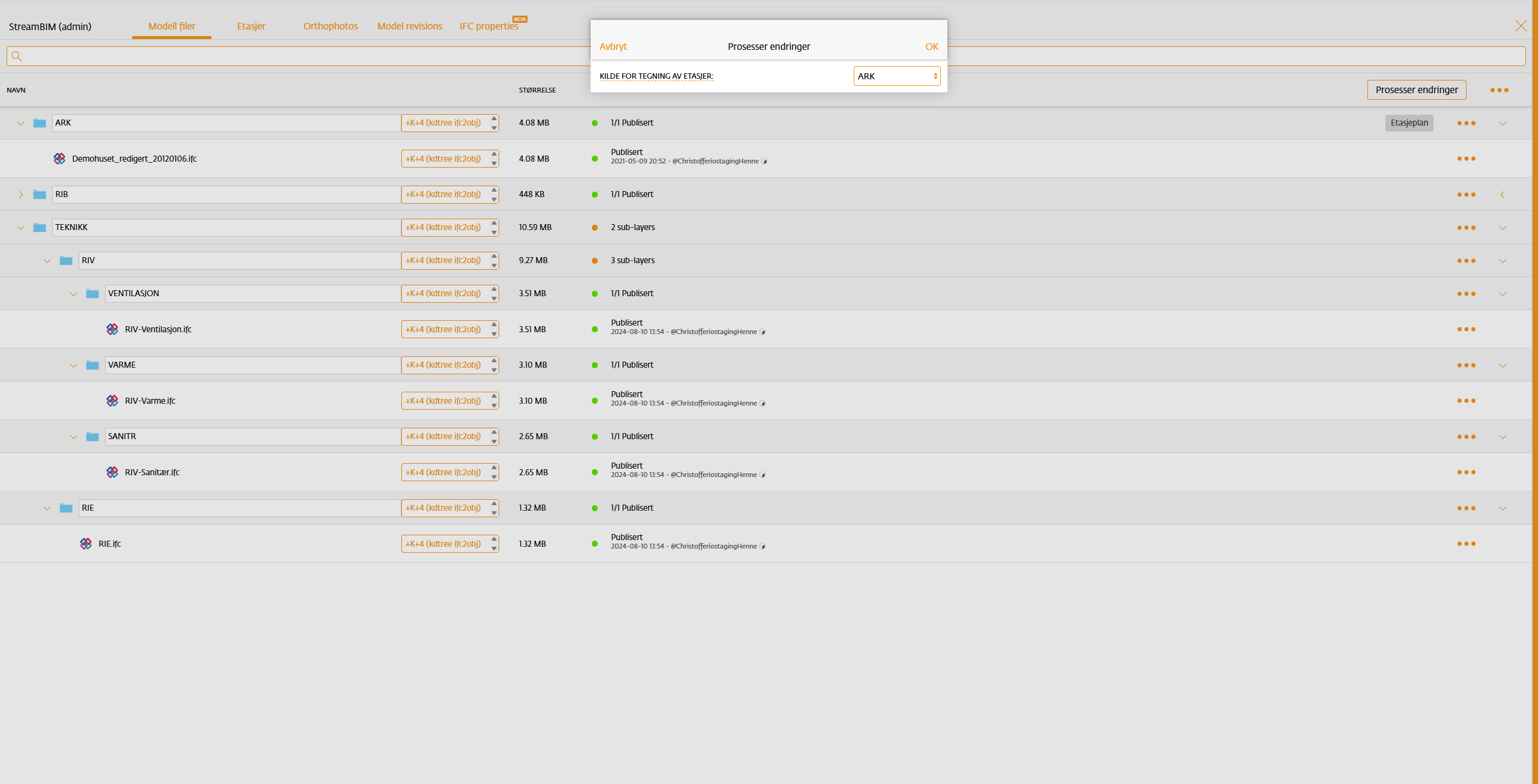

Når dette er gjort, klikker du "Prosesser endringer". Du må da ta stilling til "KILDE FOR TEGNING AV ETASJER". Det du blir spurt om er hvilken fagmodell du ønsker å benytte som underlag til 2D navigasjonskart i StreamBIM. Dette er som regel Arkitektmodellen.

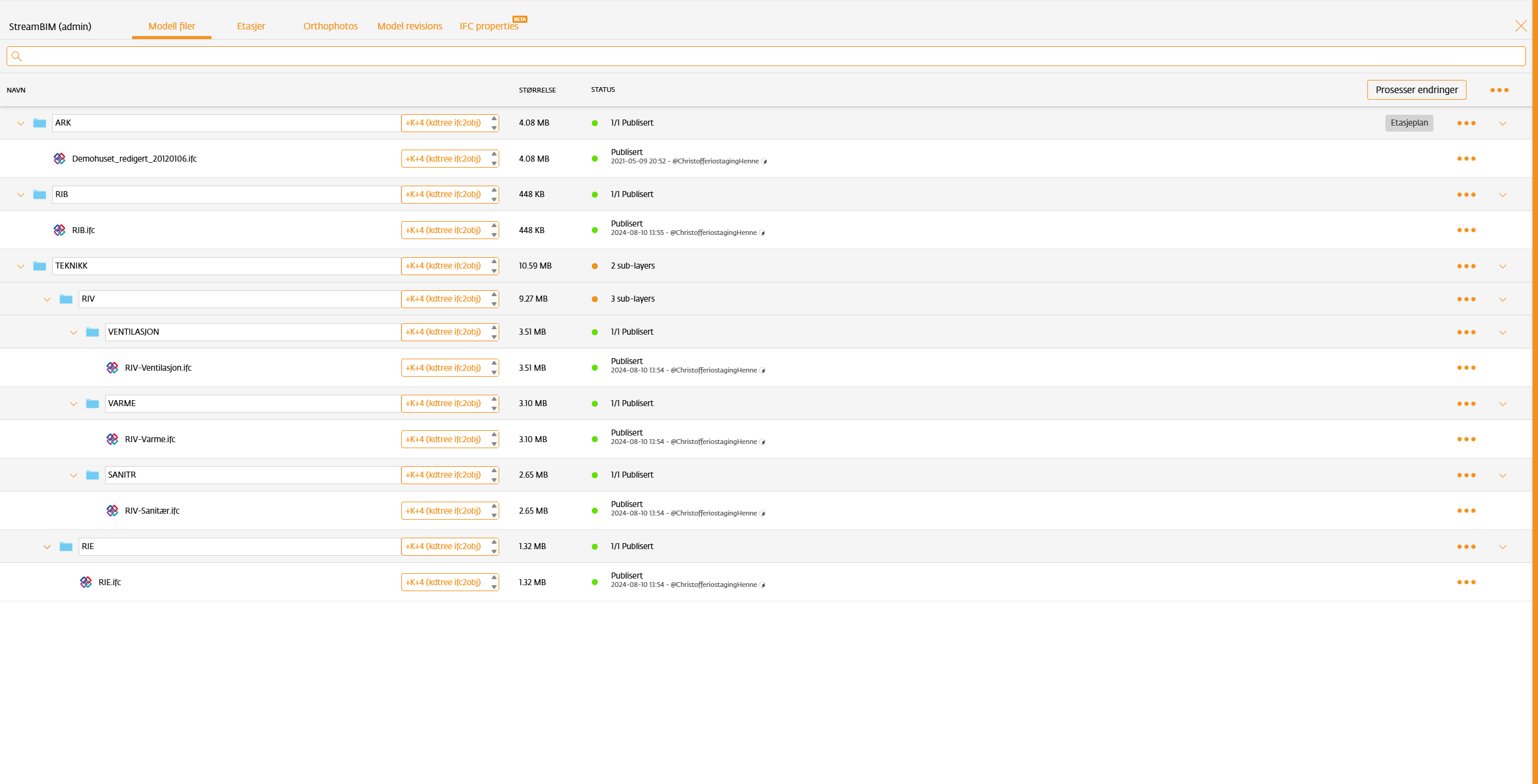

Når kilde til 2D planer er valgt klikker du på "Bekreft", og prosessering/publisering av de valgte ifc filer vil starte. Straks disse er ferdig prosessert vil filens status endres fra "Klar til prosessering" til "publisert". Modellene er da klar til bruk og man kan lukke modelladministrasjons menyen ved å "krysse ut" øverst i høyre hjørne.
TIPS: Under prosessering kan man til enhver tid krysse ut prosesseringsvinduet og jobbe videre med siste revisjon av modell eller andre oppgaver i StreamBIM. Når prosessering er ferdig oppdateres 3D (og evt 2D) visningen.
Når man går ut av modell administrasjon vil man først komme til 2D visningen. Hvis man ikke har lagt til en egendefinert tegning på 2D kartet, vil dette være et fotavtrykk av en etasje i fag/modell-lag man valgte som "KILDE FOR TEGNING AV ETASJER". I dette tilfellet er faget "ARK" valgt.
For å komme til 3D visning av modell, følg anvisning og dobbelklikk i 2D visningen
Gratulerer!
Du har publisert din(e) første ifc modell i StreamBIM - Enkelt!
Administrasjon av Modeller i prosjekt
Det er kun administratorer i StreamBIM prosjekter som kan velge hvilke filer som skal publiseres i en felles StreamBIM 3D modell.
Administrasjon og publisering av ifc filer gjøres i 3D-stream menyen.
Inne i modell administrasjonsvinduet får man oversikt over hvilke filer som er publisert, og til hvilket "FAG".
- Bak hver fil har man "Valg". Man kan her fjerne filer fra den sammensatte modellen, eller laste ned ifc filen til lokal disk.
NB. Selv om man fjerner filen fra 3D visningen blir ikke filen slettet fra StreamBIM dokumenter. - Man bør gi filene et intuitivt FAG-navn. Dersom man gir samme navn til flere filer vil disse slås sammen i 3D visningen. I eksemplet over vil altså filene med FAG "VVS" fremstå som ett lag i 3D visningen
- For å legge til nye filer i modellen velger man "Legg til IFC". Det anbefales at man i forkant har lastet opp ifc filer til StreamBIM dokumenter. Ifc filer som lastes opp fra lokal disk legger seg på rot-mappen, og kan over tid bli uoversiktlig.
- Når filer fjernes eller legges til må endringene prosesseres før endringer blir synlig i 3D visningen. Før du forlater administrasjonsvinduet må du derfor velge "Prosesser endringer" for at endringene skal trå i kraft.
- Filene i denne oversikten kan ha 3 ulike statuser
- "Publisert", filer som allerede er publisert til 3D visning
- "Merket for fjerning", filer som skal fjernes fra 3D visning. Krever prosessering
- "Opplastet og klar for publisering", nye eller reviderte filer som ikke er prosessert. Krever prosessering før de vises i 3D modell.
NB: Det er kun administratorer som kan velge hvilke filer som skal publiseres i 3D visningen, men når det lastes opp revisjoner av publiserte ifc filer av brukere med skriverettighet til en mappe i StreamBIM vil denne brukeren få spørsmål om han vil publisere siste revisjon.
Brukere med skriverett som laster opp en revisjon av en publisert ifc fil får spørsmål om de ønsker å publisere den nye revisjonen. Svarer de"Ja" starter prosessering umiddelbart og ny fil blir tilgjengelig i 3D visningen i prosjektet. Svarer de nei blir filen liggende klar for prosessering av prosjektets administrator(er).
