このプラグインを使用すると、プロジェクトに直接接続し、Revit/Archicad内で課題処理が可能です。ドキュメントのアップロード、タスクの作成、プロジェクト詳細の管理を効率的に一元的に行えます。あらゆる情報を整理し、アクセスしやすく保つ実用的なツールです。
注記: 古いバージョンのRevitプラグインをご利用の場合、ご要望に応じて本ガイドの旧版をご用意いたします。
1. StreamBIM BCF コネクタ
インストール後、StreamBIMという新しいタブが表示されます。プラグインを開いて開始してください。

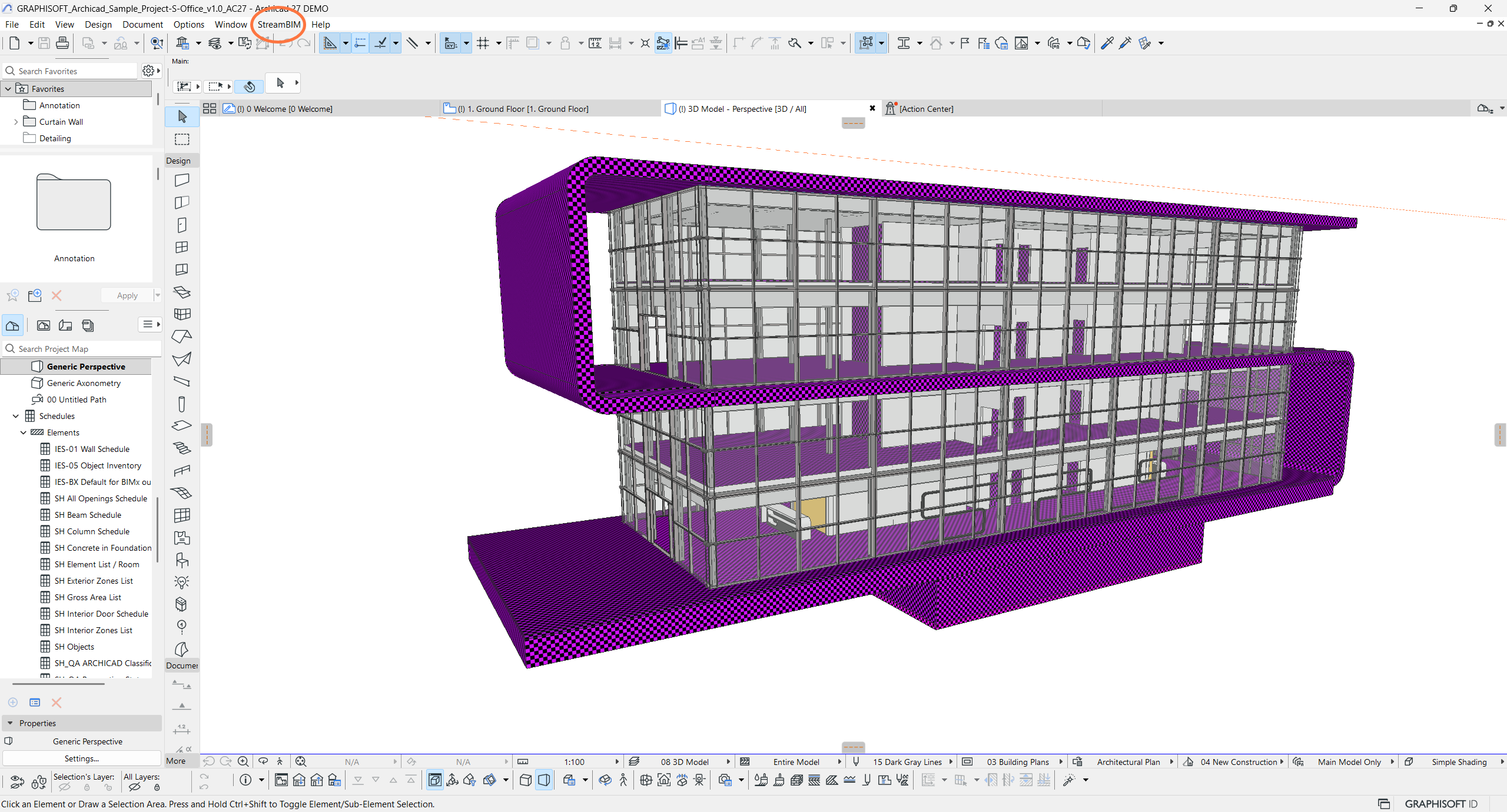

Archicadの場合は、ここから開いてください。ガイドの残りの部分ではRevit環境を使用しますが、Archicadでも手順は同じです。このガイドに記載されている手順に従ってください。
2. StreamBIMと同じ認証情報でログインしてください
3. プロジェクトを選択
すべてのStreamBIMプロジェクトがここに表示されます。接続する正しいプロジェクトを選択してください。
4. 設定タブ
ここでは、言語、地域、フォントサイズを調整できます。必要に応じてログアウトすることもでき、現在接続しているプロジェクトを確認できます。
5. IFC タブ
新しいIFCファイルや既存IFCファイルの改訂版をアップロードできます。アップロード済みファイルの一覧を表示したり、特定のファイルを検索したりすることも可能です。
- RevitからStreamBIMへIFCファイルを直接アップロードするには、目的のフォルダを選択し、アップロードをクリックしてください。
- 既存のIFCファイルにリビジョンを追加するには、プラグインのIFCタブでファイルを選択し、「アップロード」を選択してください。
6. IFC エクスポート
IFCエクスポート設定を変更し、エクスポートを開始してください。
7. Capture タブ
このタブでは、すべての課題を表示し、ワークフロー、ステータス、担当者、お気に入りごとに絞り込み、特定の課題を検索できます。
8. ワークフロー概要
9. プラグインにおける問題処理
イシューを開いて対象に直接移動する、新しいビューポイントを追加する、またはコメントを残す。
- ここでトピックを編集できます。変更内容はStreamBIMに反映されます。
10. 新しい課題を作成するにはここをクリックしてください
11. 新しいトピック
必須項目を入力し、ワークフローを選択して「投稿」をクリックしてください。
- Revitで選択されたオブジェクトはStreamBIMビューアーでも選択され、その逆も同様です。
